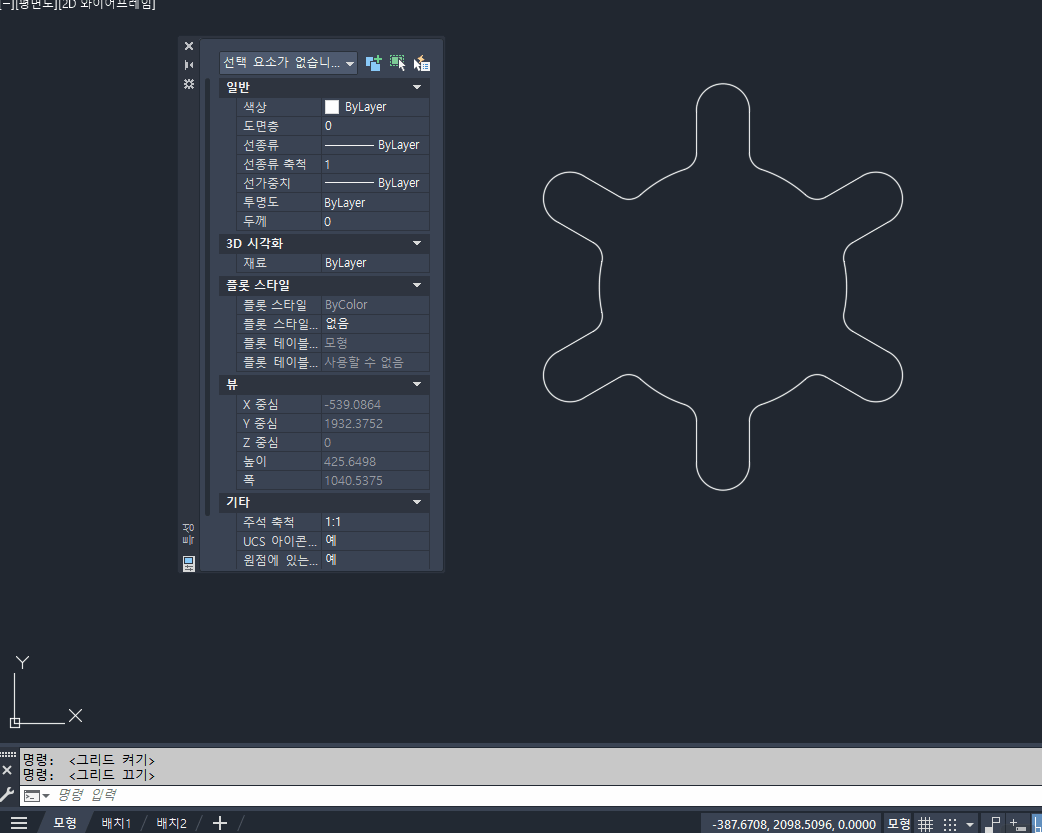

AutoCAD로 도면을 작성하다 보면 여러 개의 선(Line)과 호(Arc)가 끝점 기준으로 연결되어 하나의 형상을 이루는 경우가 매우 많습니다.
하지만 이러한 객체들은 실제로는 개별 객체로 존재하기 때문에 편집, 수정, 가공 시 불필요한 작업이 반복되는 문제가 발생합니다.
이 문서는 여러 개의 연결된 선/호 중 하나의 객체만 선택하면 자동으로 모든 연결 객체가 하나로 Join 되는 LISP 기능의 활용 방법과 그 효과에 대해 설명합니다.
기존 작업 방식의 한계
기존 AutoCAD 기본 기능을 활용한 Join 작업 방식은 다음과 같은 과정이 필요합니다.
- Join 명령 실행

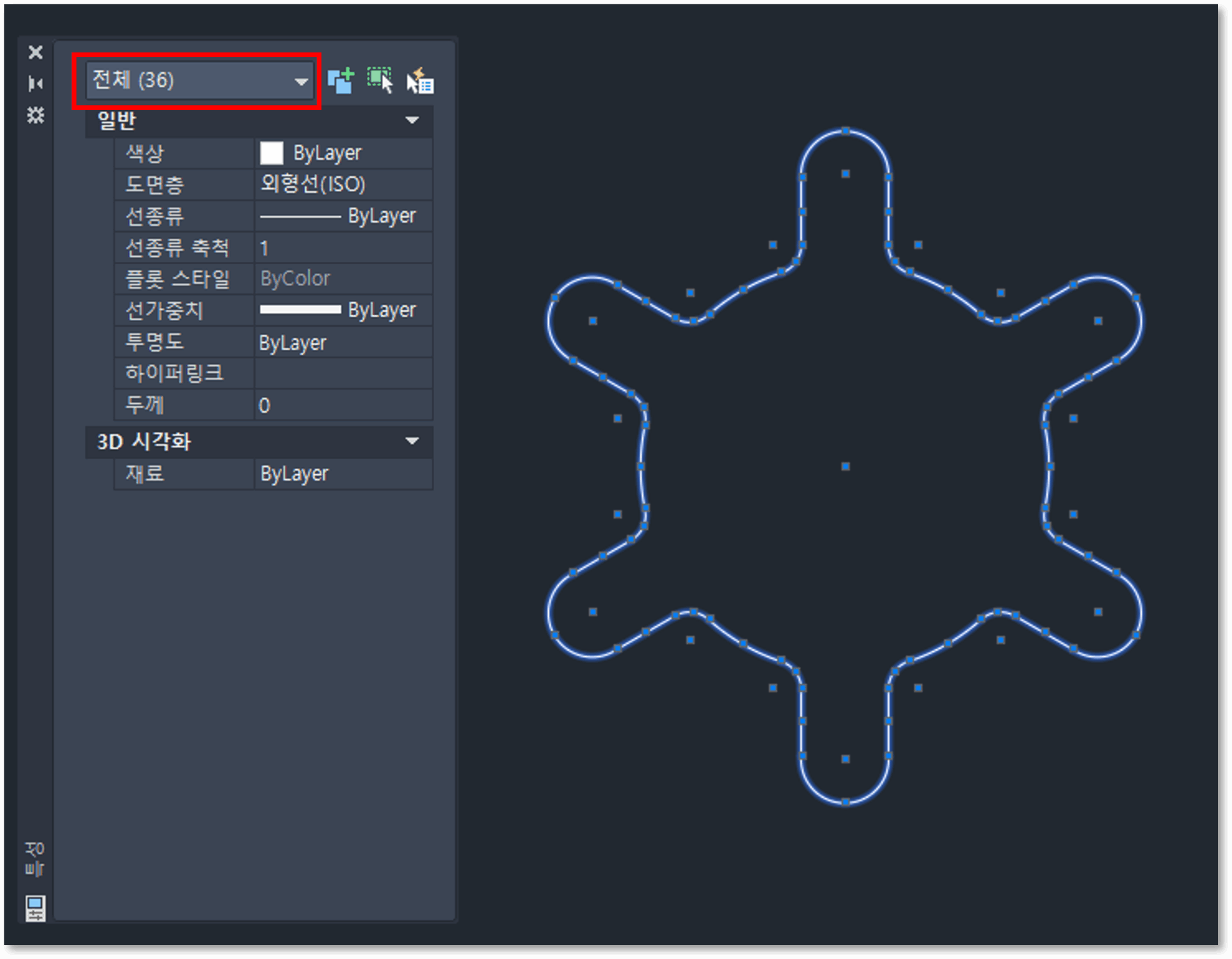

- 모든 연결된 객체를 직접 드래그 선택 또는 개별 선택
- 선택 누락 시 다시 선택
- 객체가 많을수록 선택 반복
이 방식은 다음과 같은 문제를 유발합니다.
- 복잡한 형상일수록 선택 난이도 증가
- 작은 객체 누락으로 Join 실패 발생
- 반복 작업으로 인한 작업 시간 증가
➡ 특히 CAM 가공용 도면이나 외곽선 추출 작업 시 이러한 문제는 더욱 두드러집니다.
자동 Join Lisp
이 LISP는 다음과 같은 방식으로 작동합니다.
- 연결된 선/호 중 하나의 객체만 선택
- 해당 객체와 끝점이 연결된 모든 객체를 자동 탐색
- 탐색된 모든 객체를 하나의 객체로 Join 수행
➡ 기존 Join 명령과 동일한 결과를 제공하면서도, 더욱 빠르고 직관적인 작업 환경을 제공합니다.
AutoCAD Lisp 파일 등록 방법

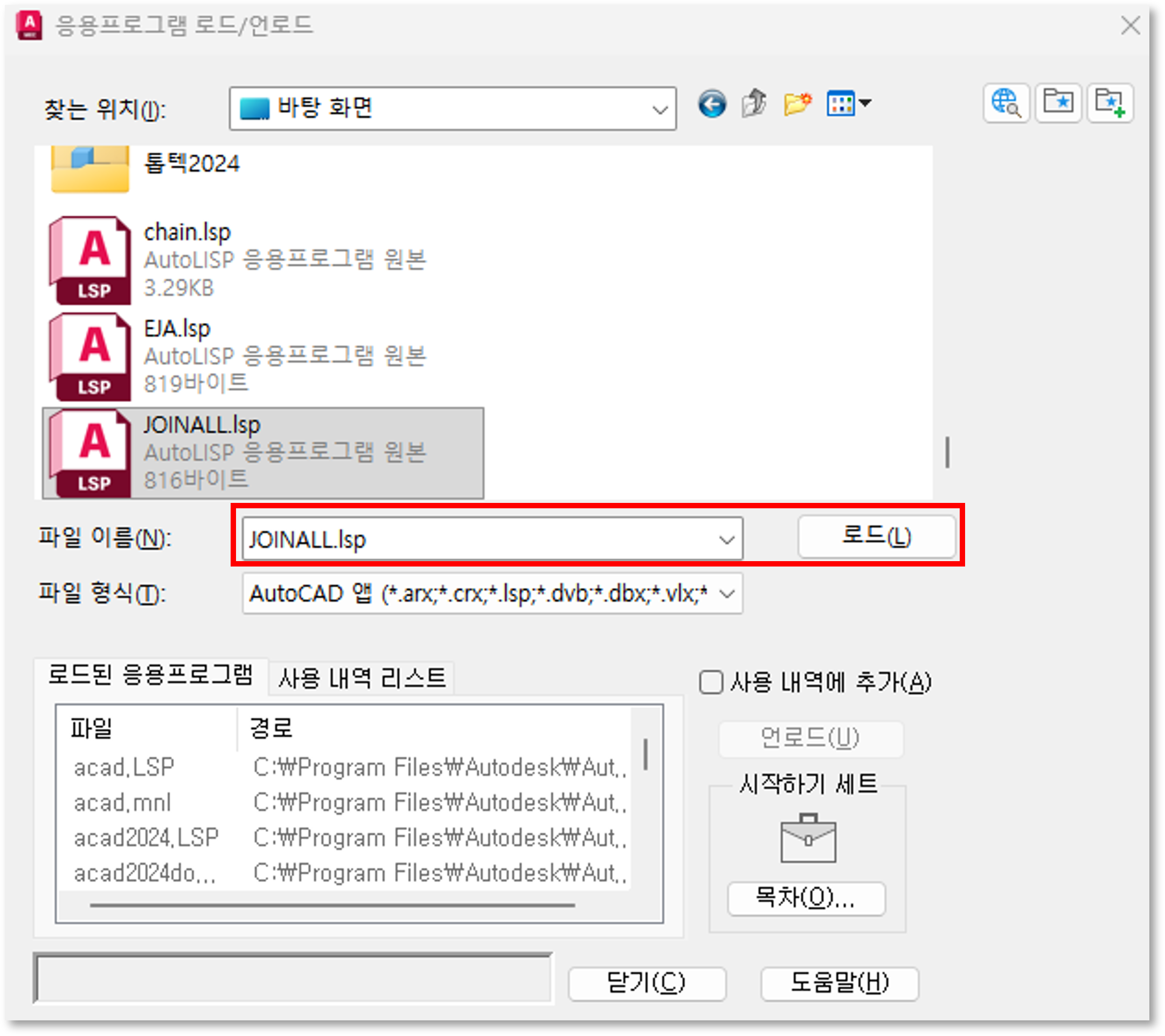

- AutoCAD 명령창에 “APPLOAD” 입력
리습 파일(lsp)을 선택합니다.

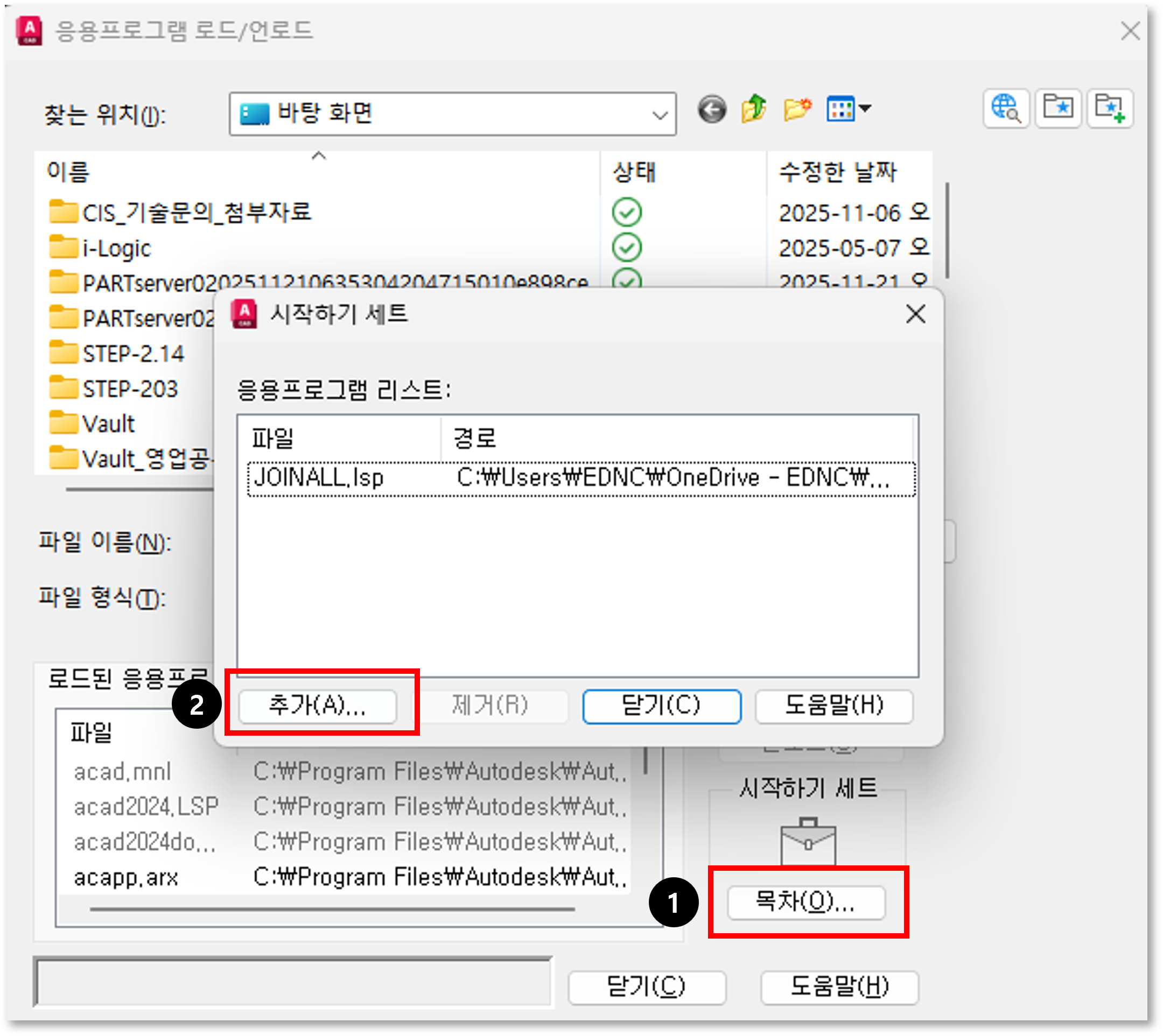

2. 시작하기 세트 추가
시작하기 세트에 리습 파일을 등록하여 AutoCAD 실행시 자동으로 Lisp 파일을 불러옵니다.
3. Lisp 실행

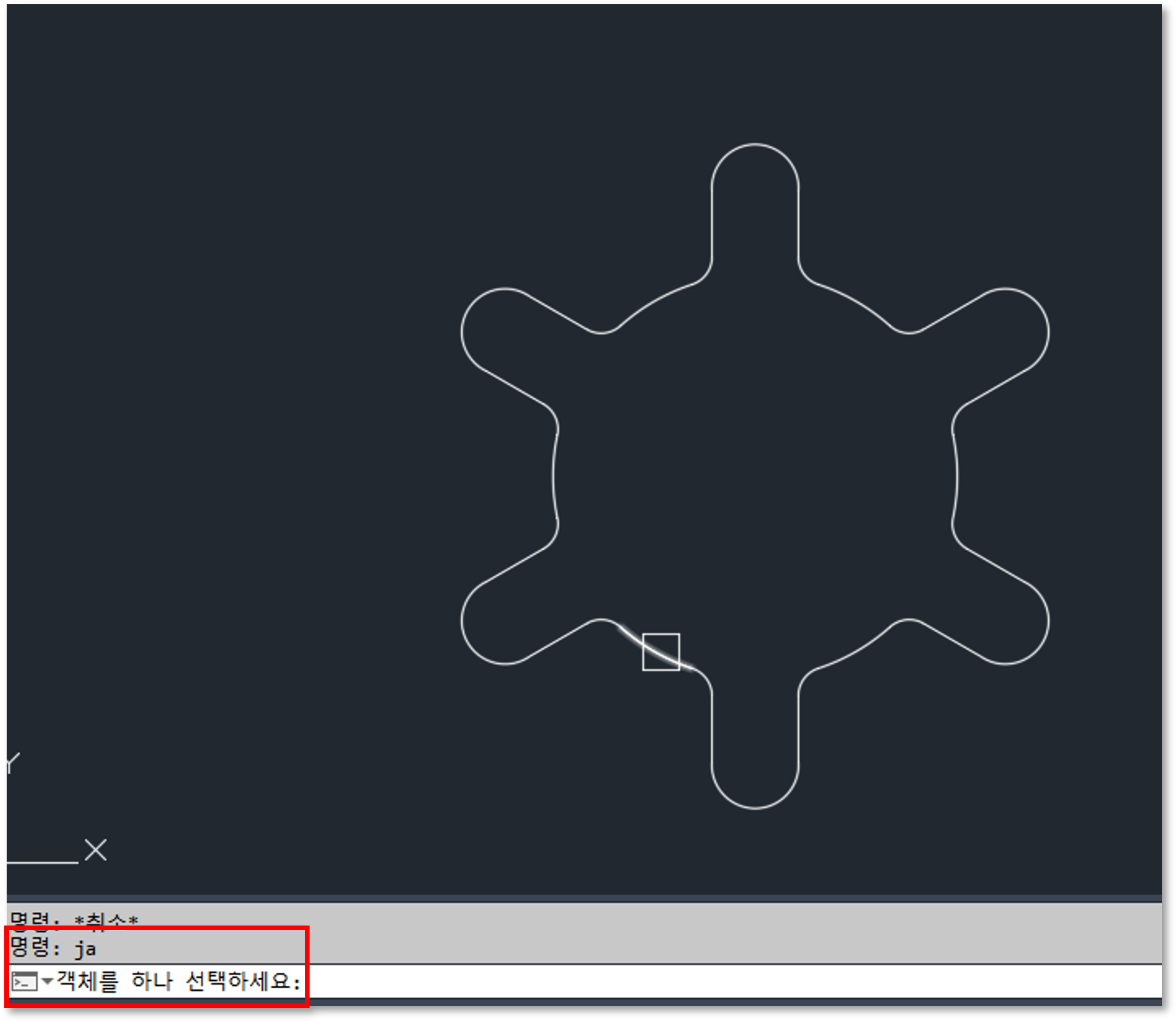

- “JA” 단축키 입력 후 객체를 하나 선택합니다.
- 선택한 객체와 연결된 모든 객체가 하나의 폴리선으로 통합됩니다.
이 LISP 기능은 단순히 Join 명령을 대체하는 것이 아니라,AutoCAD 작업의 효율성, 정확성, 편의성을 동시에 높여주는 실질적인 업무 개선 도구입니다.
특히 반복적인 도면 정리 작업이 많은 환경에서는 하루 누적 작업 시간 기준으로 봤을 때 매우 큰 생산성 향상을 기대할 수 있습니다.
문의
자동 Join Lisp 파일이 필요하신분은 아래 연락처로 문의 부탁드립니다.
담당자 : (주)이디앤씨 기술지원팀 이선준 과장
E-mail : sj.lee@ednc.cocm
Mobile : 010-3070-7031
