개요

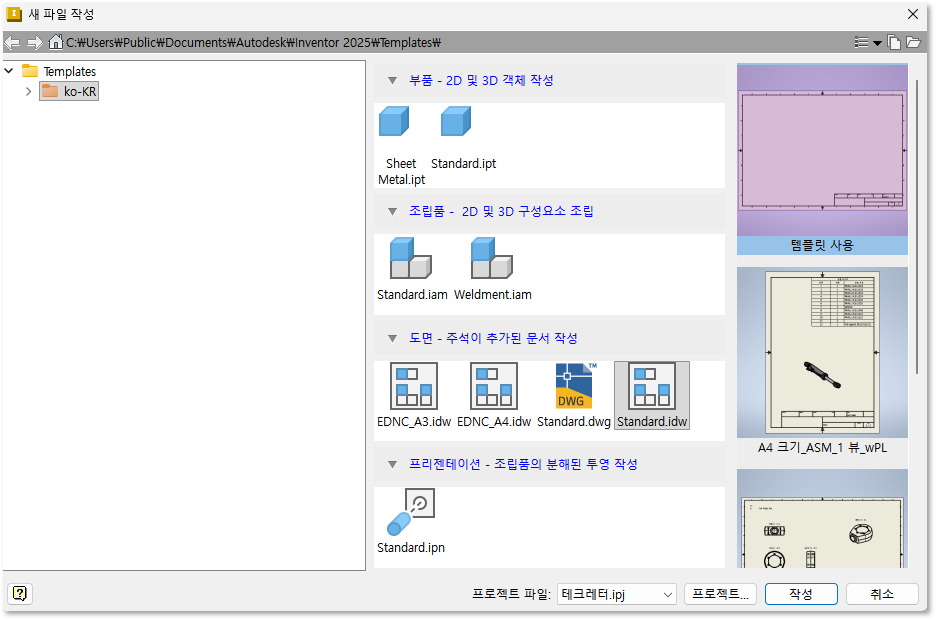

Inventor에서 도면 템플릿(.idw, .dwg)을 용지 사이즈(A4, A3, A2, A1 등)별로 구분하여 사용하는 경우가 많습니다.
그러나 각 템플릿 파일마다 스타일 관리자(Style Editor)에 동일한 이름의 스타일 값(예: 문자 스타일, 치수 스타일, 표 스타일 등)이 중복 존재하면, 도면 생성 시 스타일 충돌 오류가 발생할 수 있습니다.
이 오류는 도면 작성에 불필요한 중단을 유발하고, 스타일이 의도치 않게 변경되는 문제를 일으킬 수 있습니다.
문제 원인
- 서로 다른 도면 템플릿 파일에 동일한 스타일 이름이 존재
- 예를 들어,

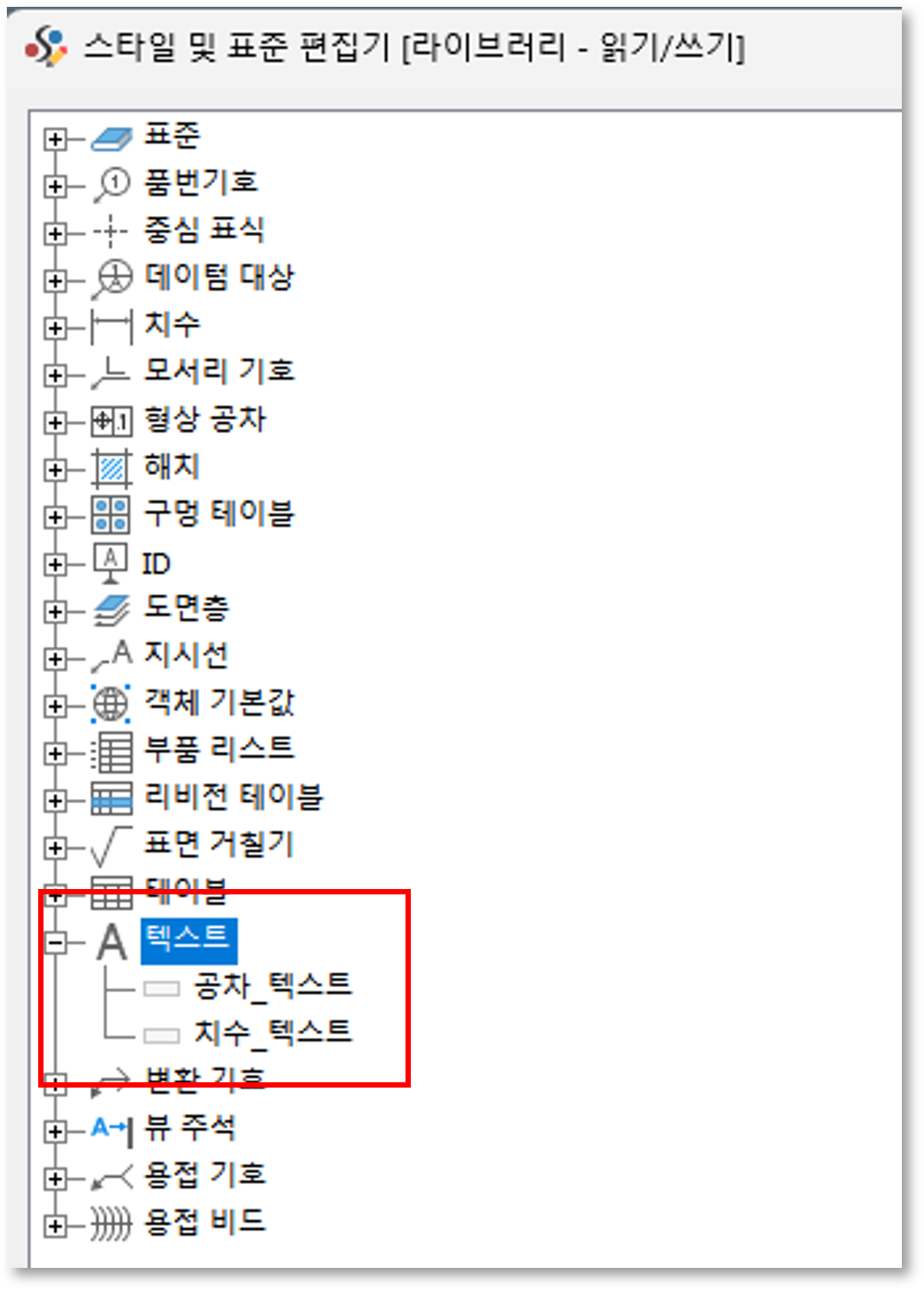

- A4 템플릿: 치수_텍스트, 표제란_텍스트
- A3 템플릿: 동일한 이름(치수 텍스트, 공차_텍스트) 존재

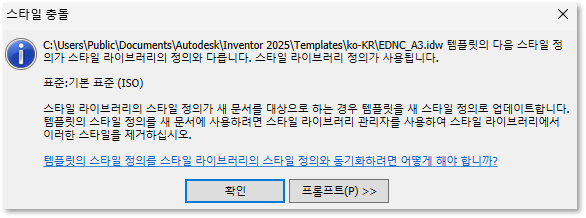

- Inventor는 도면 생성 시 여러 템플릿에 동일한 스타일 이름이 있으면 충돌 오류로 인식


해결 방법
- 스타일 이름을 중복되지 않도록 구분
- 각 도면 템플릿의 스타일 관리자에서 스타일 이름을 용지 사이즈별로 고유하게 설정해야 합니다.

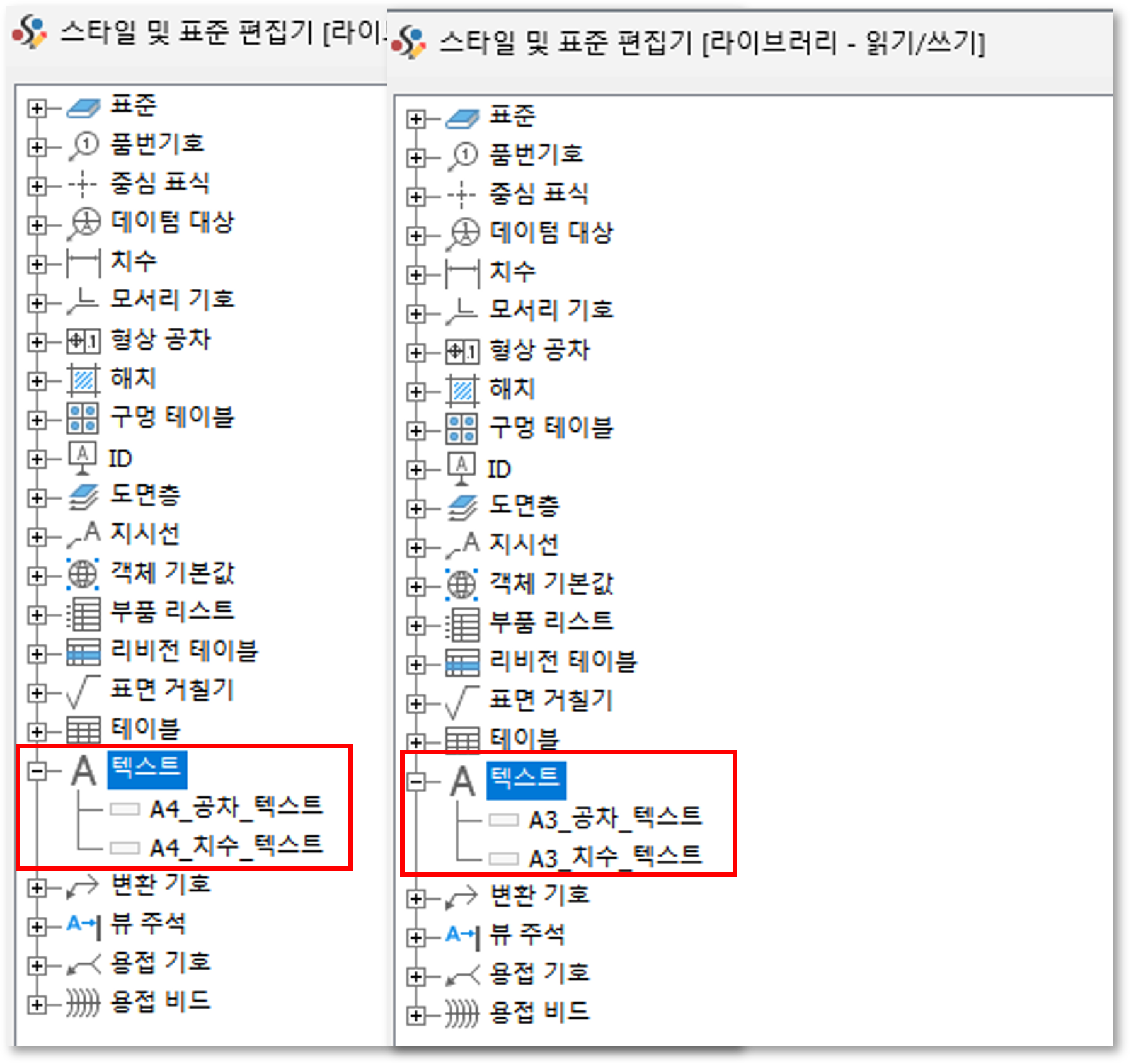

- 예시:
- A4 템플릿: A4_치수_텍스트, A4_공차_텍스트
- A3 템플릿: A3_치수_텍스트, A3_공차_텍스트
- ➡ 이렇게 하면 템플릿 파일 간 스타일 이름이 중복되지 않아 충돌이 발생하지 않습니다.
- 각 도면 템플릿의 스타일 관리자에서 스타일 이름을 용지 사이즈별로 고유하게 설정해야 합니다.


활용 사례
- 도면 표준 유지: 부서별, 프로젝트별 스타일 충돌을 방지하여 일관성 있는 도면 작성 가능
- 효율적인 협업: 여러 사용자가 다른 템플릿을 사용해도 오류 없이 동일한 스타일 규칙 적용
- 품질 향상: 불필요한 오류 메시지와 수정 작업을 줄여 도면 품질 관리에 집중
마무리
도면 템플릿을 용지 크기별로 구분하여 사용하는 경우, 스타일 이름 중복으로 인한 충돌 오류가 발생할 수 있습니다.
이를 예방하기 위해서는 스타일 관리자에서 고유한 이름을 부여하고, 가능하다면 스타일 라이브러리를 통한 중앙 관리를 권장합니다.
