Inventor 조립품 환경에서 가공 검토를 위해 부품에 적용된 TAP 및 단순 구멍 정보를 조립품 단위로 한 번에 확인해야 하는 경우가 많습니다.
본 기술문서는 조립품에 배치된 모든 부품을 대상으로 TAP 구멍과 단순 구멍 정보를 함께 추출하여 리스트로 확인할 수 있는 i-Logic 활용 방법을 소개합니다.
기존 방식의 한계
일반적인 구멍 정보 확인 방식은 다음과 같습니다.
- 조립품에 포함된 부품을 개별적으로 열어 확인
- Hole Feature를 하나씩 검사
- TAP 구멍과 단순 구멍을 수동으로 구분하여 정리
TAP & HOLE 정보 추출 i-LOGIC
사용 방법
- 조립품 환경에서 TAP, HOLE이 포함된 부품을 배치 후 i-Logic 규칙 실행

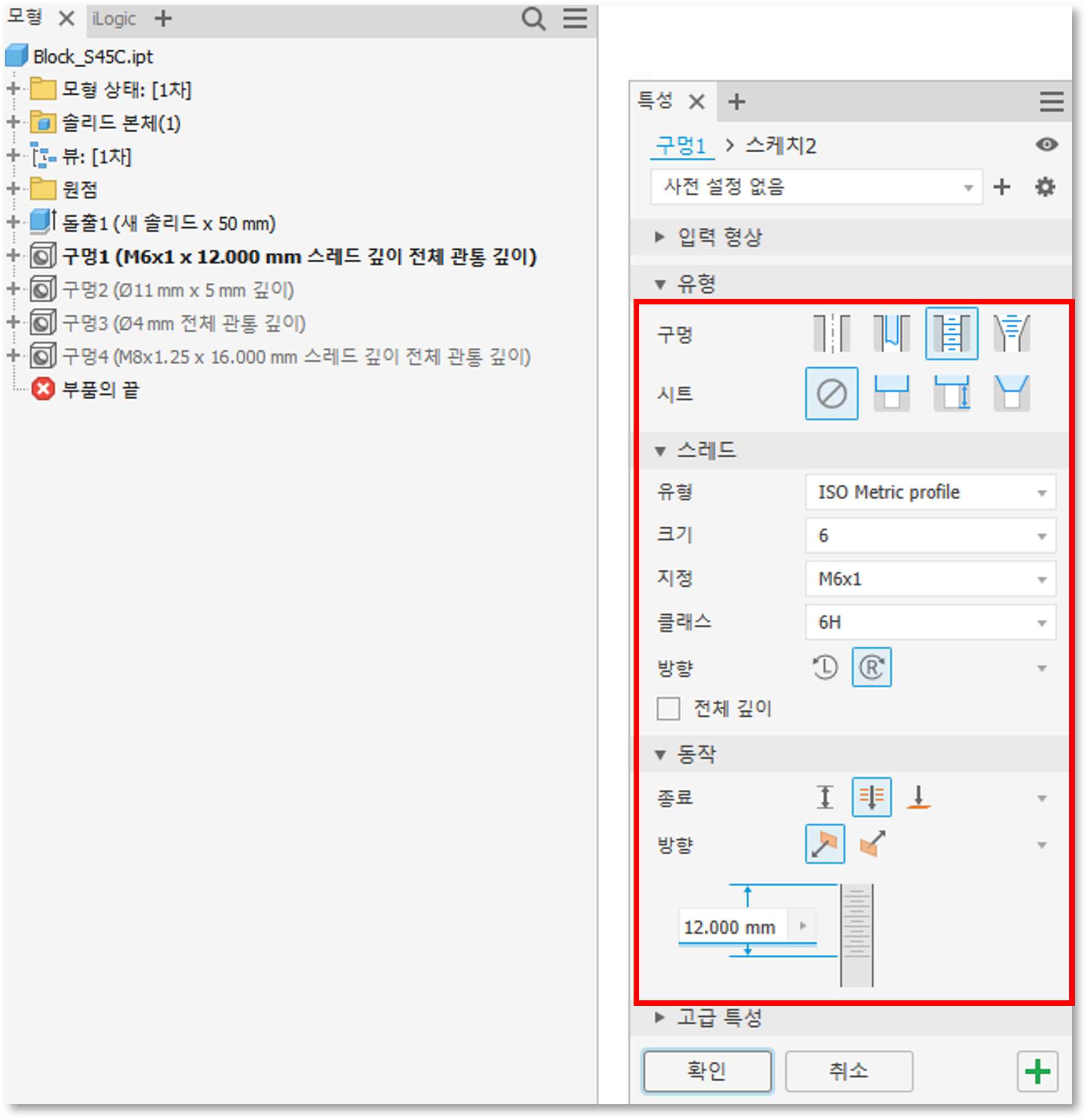

➡ 본 규칙은 Inventor의 Hole Feature를 기준으로 동작합니다.
돌출 피처로 생성된 형상은 구멍으로 인식되지 않습니다.
➡해당 i-Logic 코드가 필요하신 경우, 이메일로 문의 주시기 바랍니다.

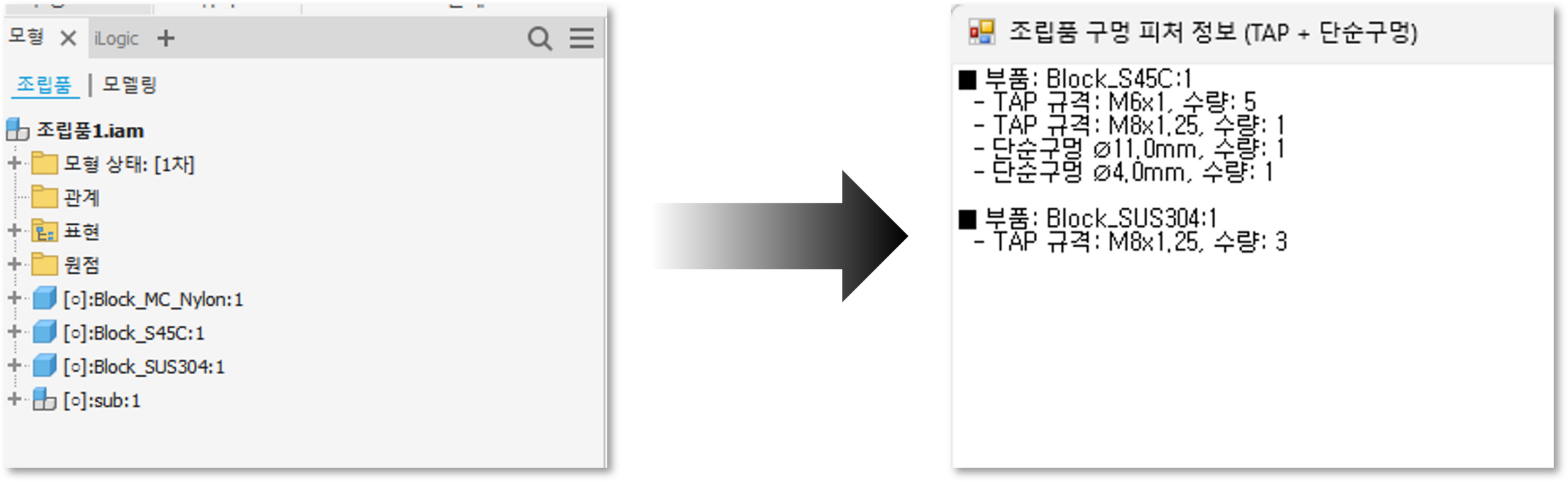

추출되는 정보
- TAP
- TAP 규격
- 동일 규격 TAP의 수량
- 단순 구멍
- 구멍 사이즈
- 동일한 규격의 구멍 수량
출력 정보 제한 사항
- 구멍의 관통 여부(Through / Blind)
- 블라인드 구멍의 깊이 값
해당 항목은 추후 i-Logic 규칙 업데이트를 통해 확장 적용할 예정입니다.
