Autodesk Inventor에서 특정 면의 외곽 둘레 길이를 확인해야 하는 경우, 기본 기능으로는 여러 모서리를 개별 측정해 합산해야 하는 번거로움이 있습니다.
이 문서는 면 위의 모서리 하나만 선택하면, 연결된 모든 모서리를 자동 인식하여 둘레 길이를 계산해주는 i-Logic 활용 방법을 소개합니다
기존 방식의 한계
일반적으로 둘레 길이를 확인하기 위해서는 다음과 같은 방식이 사용됩니다.

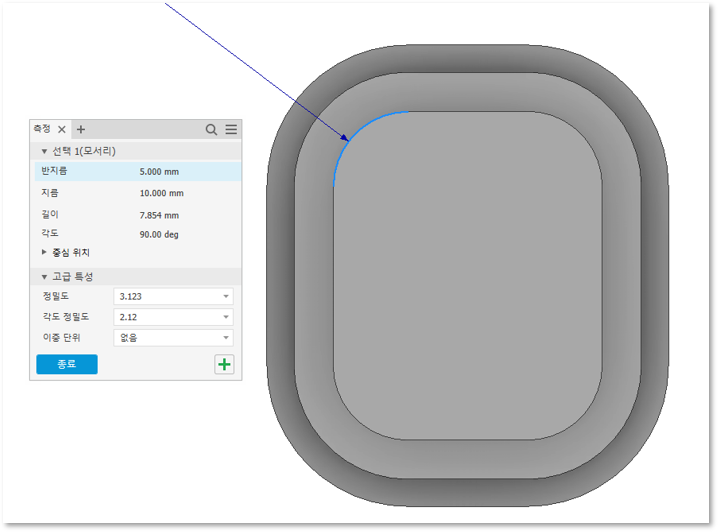

- 모서리를 하나씩 선택하여 길이를 확인
- 측정값을 별도로 기록
- 모든 값을 수동으로 합산
이 방식은 다음과 같은 문제점을 가집니다.
- 모서리 수가 많을수록 작업 시간이 증가
- 누락 또는 계산 실수 발생 가능
- 형상이 변경될 경우 다시 측정
둘레 측정 I-lOGIC
사용 방법
- 부품 환경에서 둘레 측정 I-lOGIC을 실행합니다.

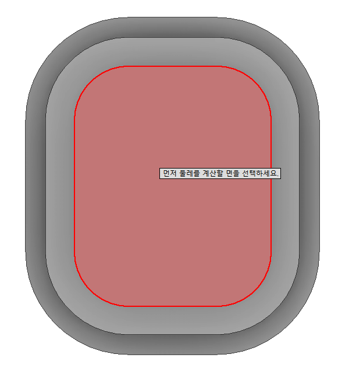

2. 둘레 값을 측정할 모서리의 평면을 선택합니다.

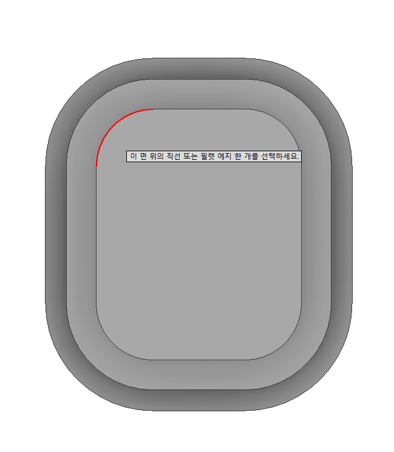

3. 측청할 모서리 하나를 선택합니다.

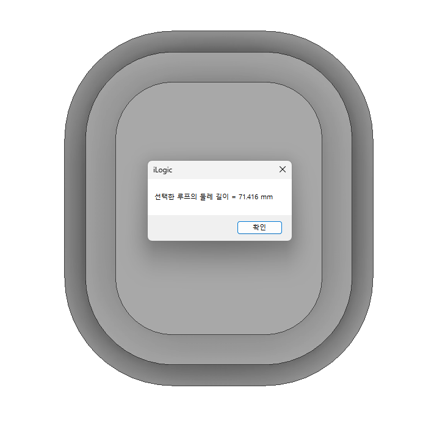

4. 선택한 모서리와 연결된 모서리의 전체 둘레 길이 값이 계산됩니다.
➡ 부품 환경에서만 사용 가능한 I-LOGIC
➡ 본 규칙의 전체 i-Logic 코드가 필요하신 경우, 이메일로 문의 주시기 바랍니다.
활용 예시
- 가공 외곽 길이 산정
- 실링, 패킹, 가스켓 길이 계산
- 표면 처리(도장, 코팅) 범위 검토
- 설계 변경 전·후 둘레 길이 비교
- 견적 산출 시 기준 데이터 확보
Inventor i-Logic을 활용하면 기본 기능만으로는 번거로웠던 측정 작업도 훨씬 직관적이고 빠르게 수행할 수 있습니다
