목적

Moldflow에서 엔티티(Entity) 그룹을 생성하여 관리할 수 있습니다.

설명

Moldflow에서 엔티티(Entity)란 해석 모델을 구성하는 구성 요소들을 의미합니다. 노드(Node), 요소(Element), 커브(Curve), 리전(Region)등 모든 것을 엔티티라고 합니다. Moldflow에서 이 엔티티를 속성이나 위치에 따라 특정 그룹으로 묶어서 관리할 수 있는 [Save Selection] 기능이 있습니다. 이 기능은 사용자가 지정한 엔티티를 그룹화하여 저장, 삭제할 수 있습니다. 향후 동일한 엔티티들이 선택될 수 있도록 도와주는 기능입니다.

따라하기

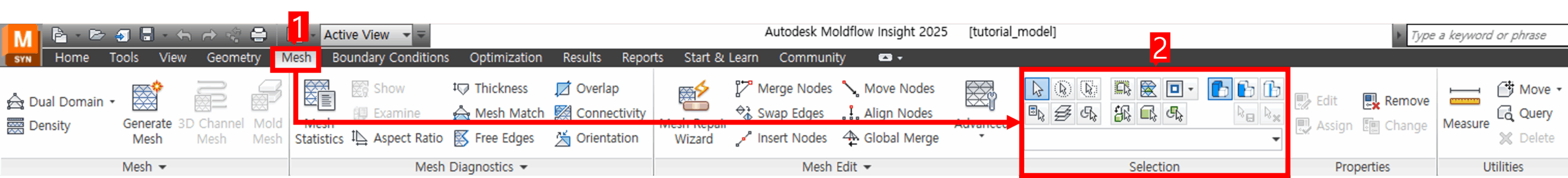

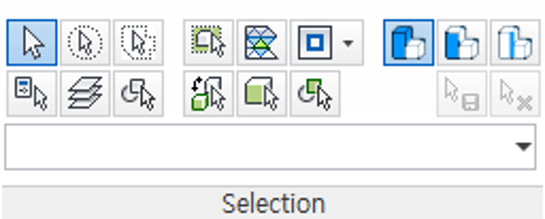

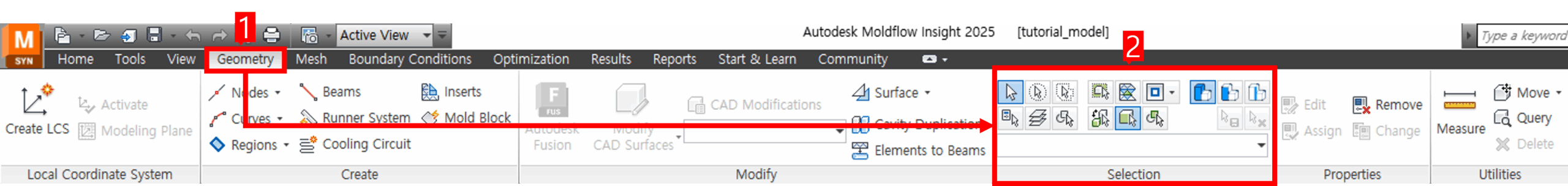

1. [Selection]패널이 있는 [Geomatry] 또는 [Mesh] 탭으로 이동합니다.

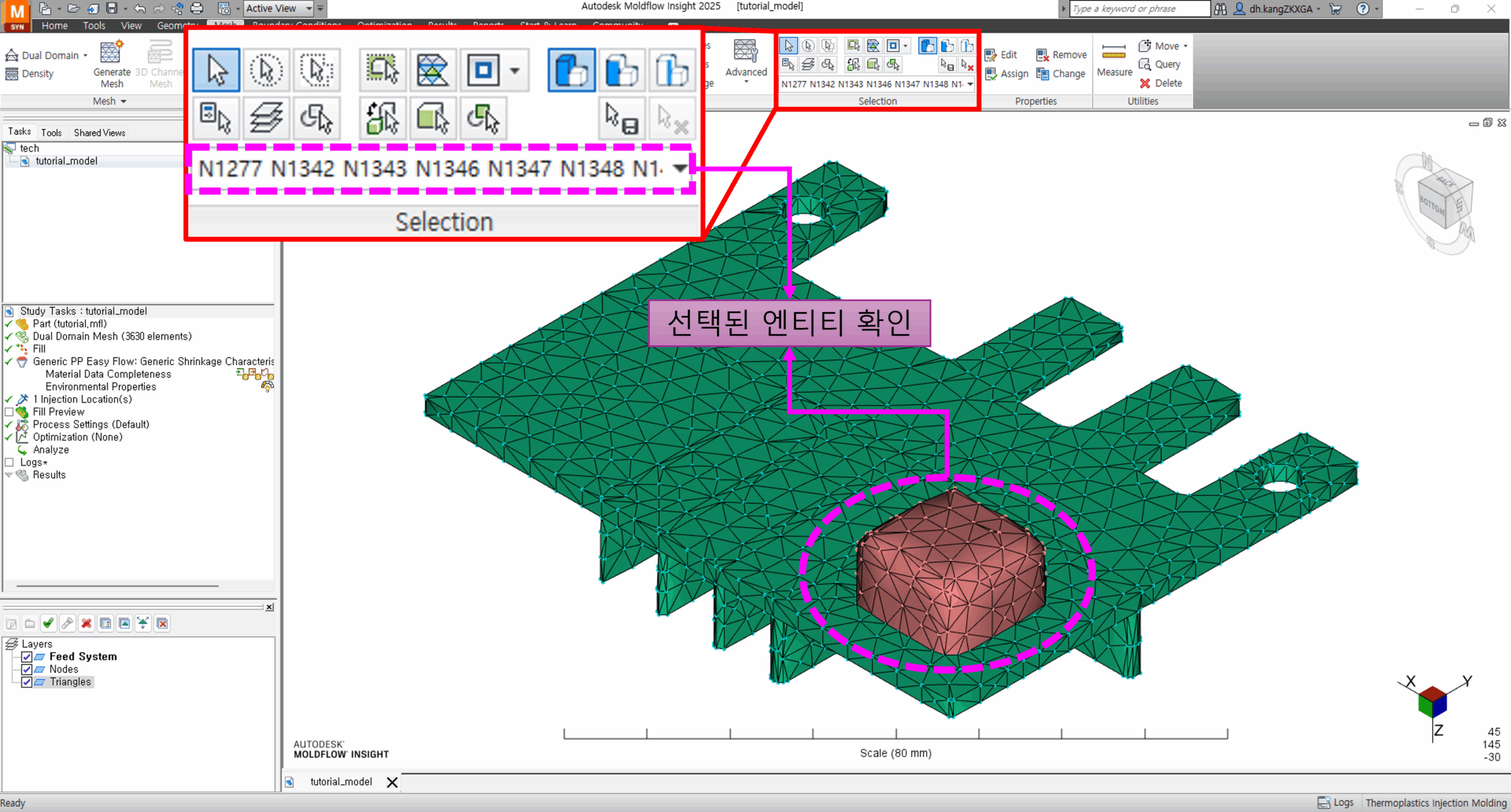

2. 저장할 엔티티 선택> [Selection]패널에서 선택된 엔티티를 확인합니다.

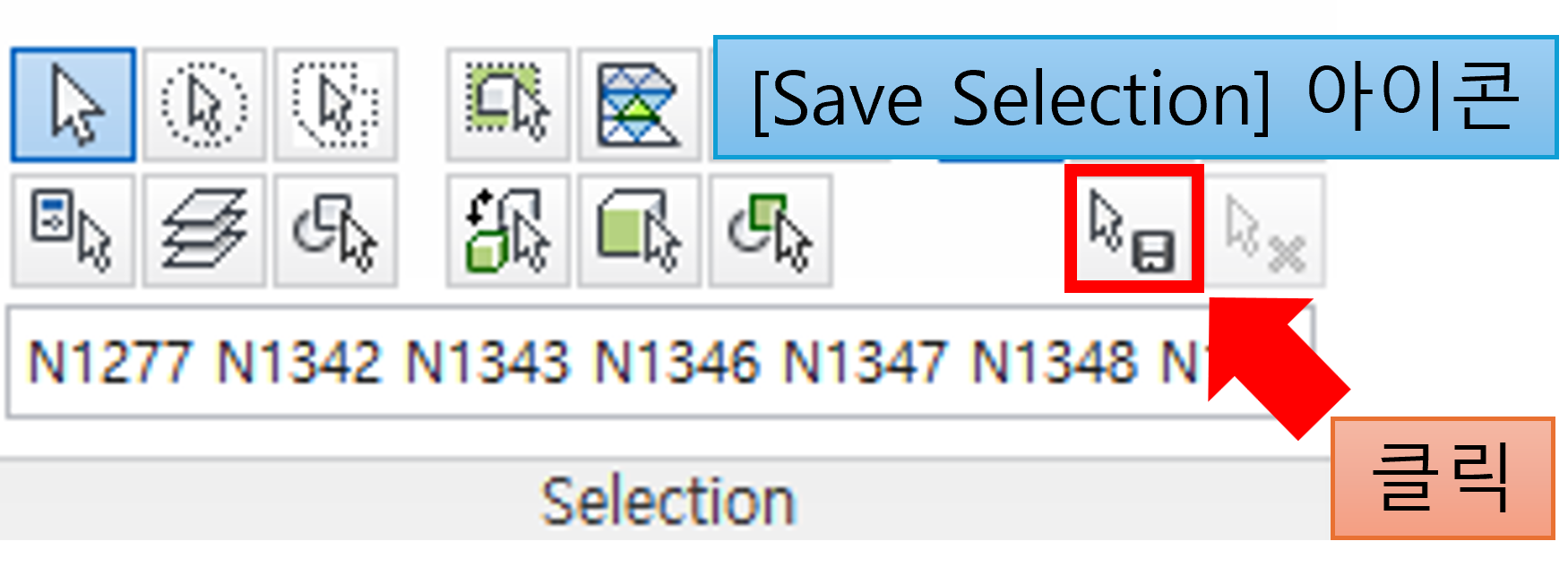

3. [Selection]패널에서 [Save Selection]아이콘을 클릭합니다.

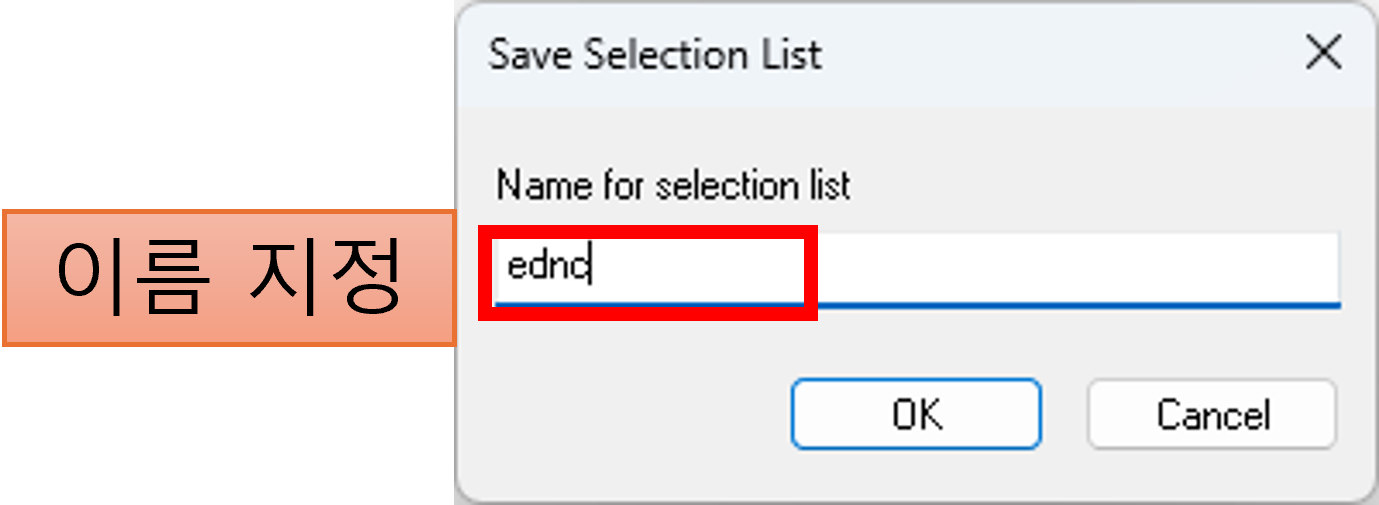

4. [Save Selection List] 창이 나타나면 그룹의 이름을 입력> [OK]를 클릭합니다.

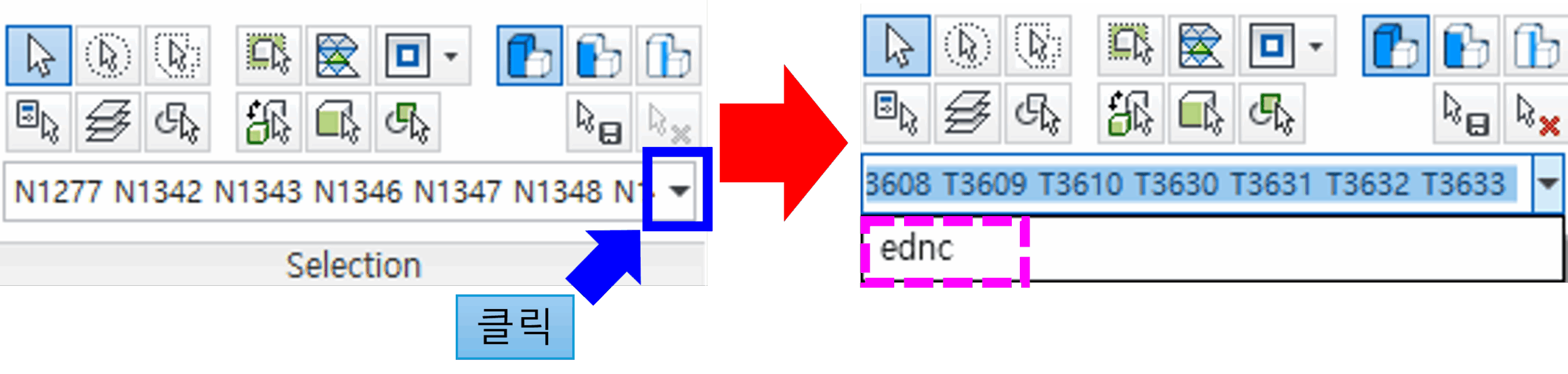

5. [Selection]패널에서 역삼각형 아이콘을 클릭하면 [Save Selection List]에서 저장한 이름이 나타나는 것을 확인할 수 있습니다.

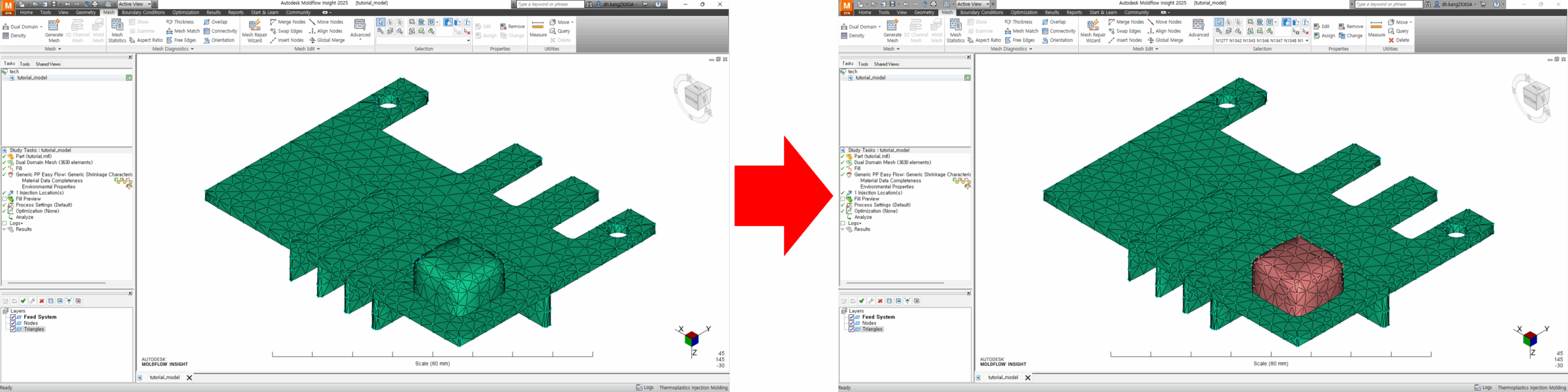

6. 저장된 이름을 클릭하면 자동으로 엔티티들이 선택되는 것을 확인할 수 있습니다.

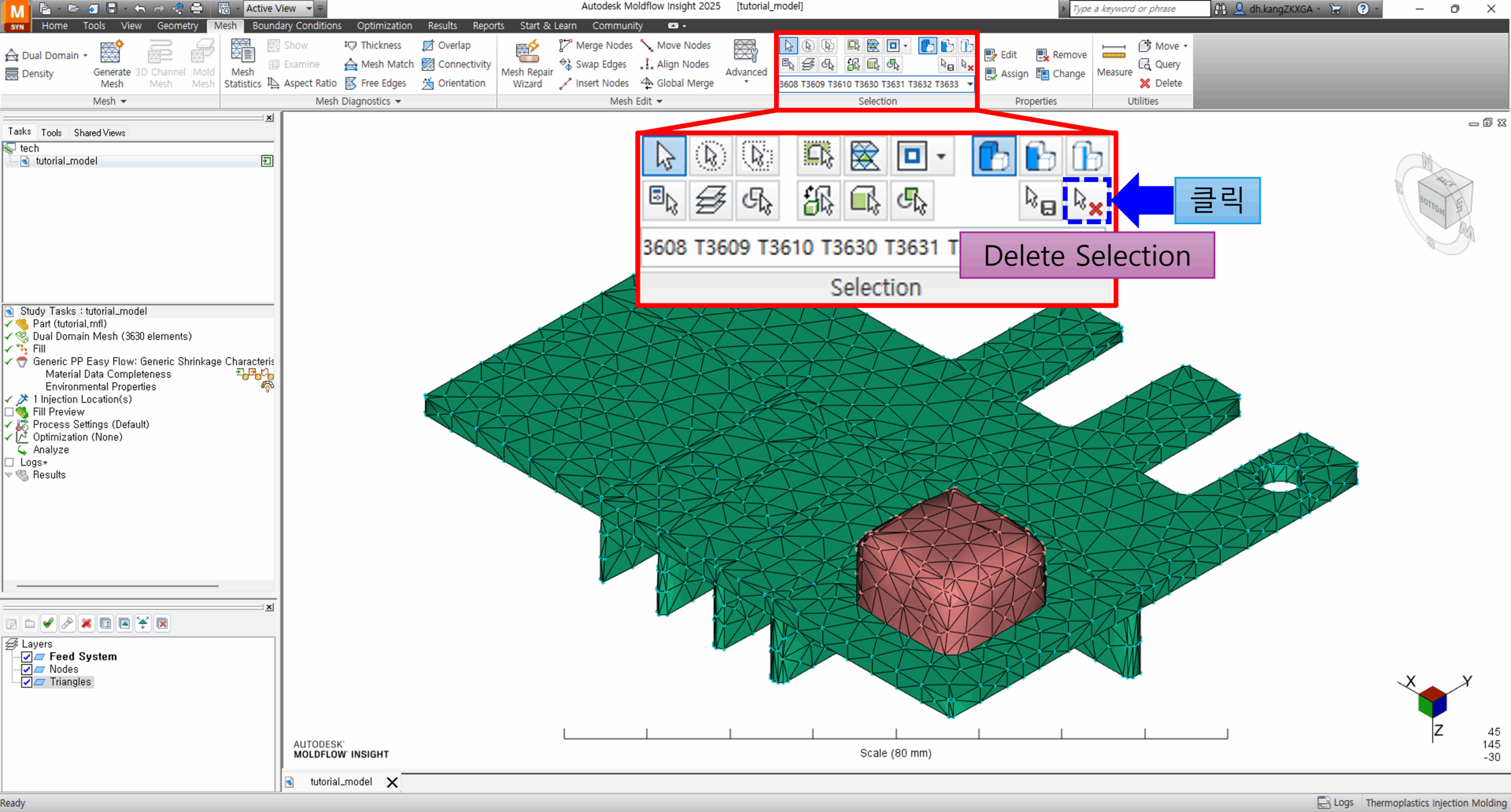

7. 저장된 엔티티들은 삭제도 가능합니다. [Selection] 패널에서 [Delete Selection]아이콘을 클릭합니다.

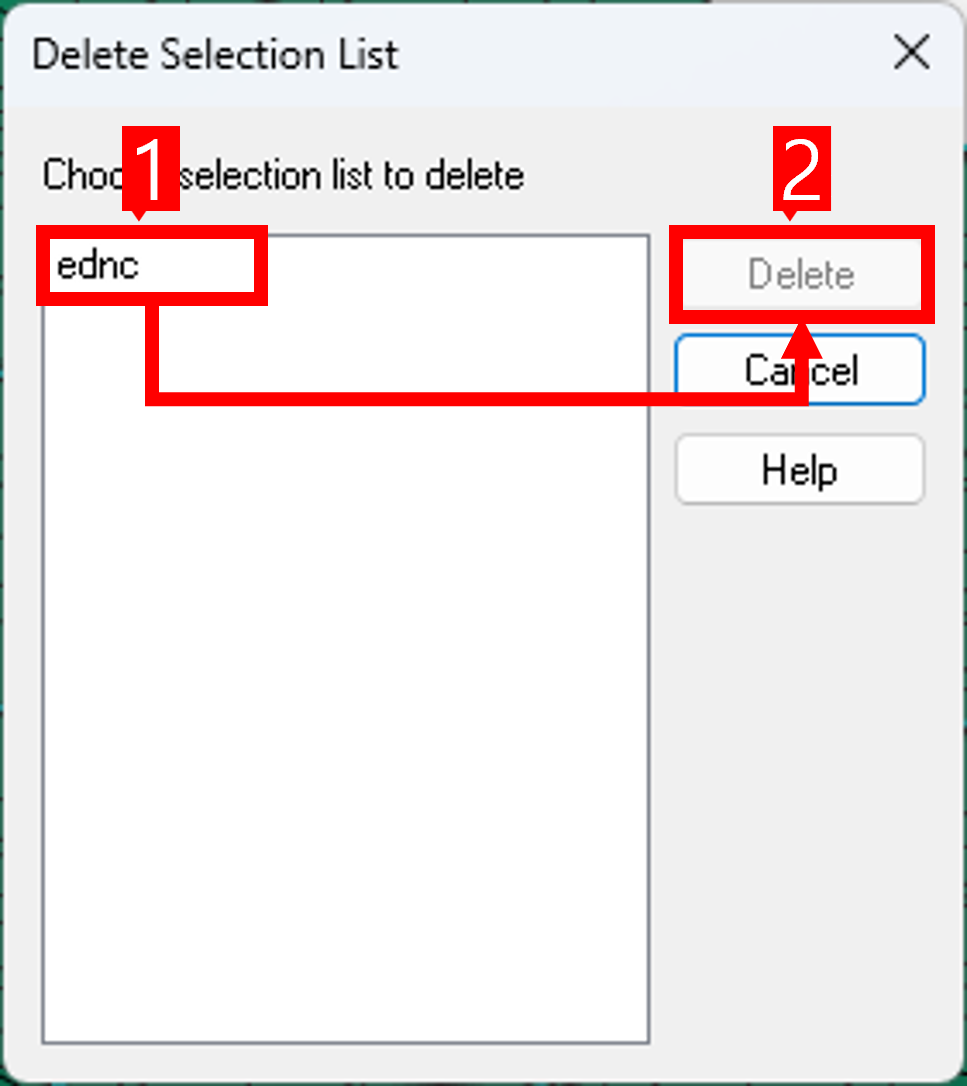

8. [Delete Selection List]창이 나타나면, 삭제할 리스트 선택> [Delete]를 클릭합니다.

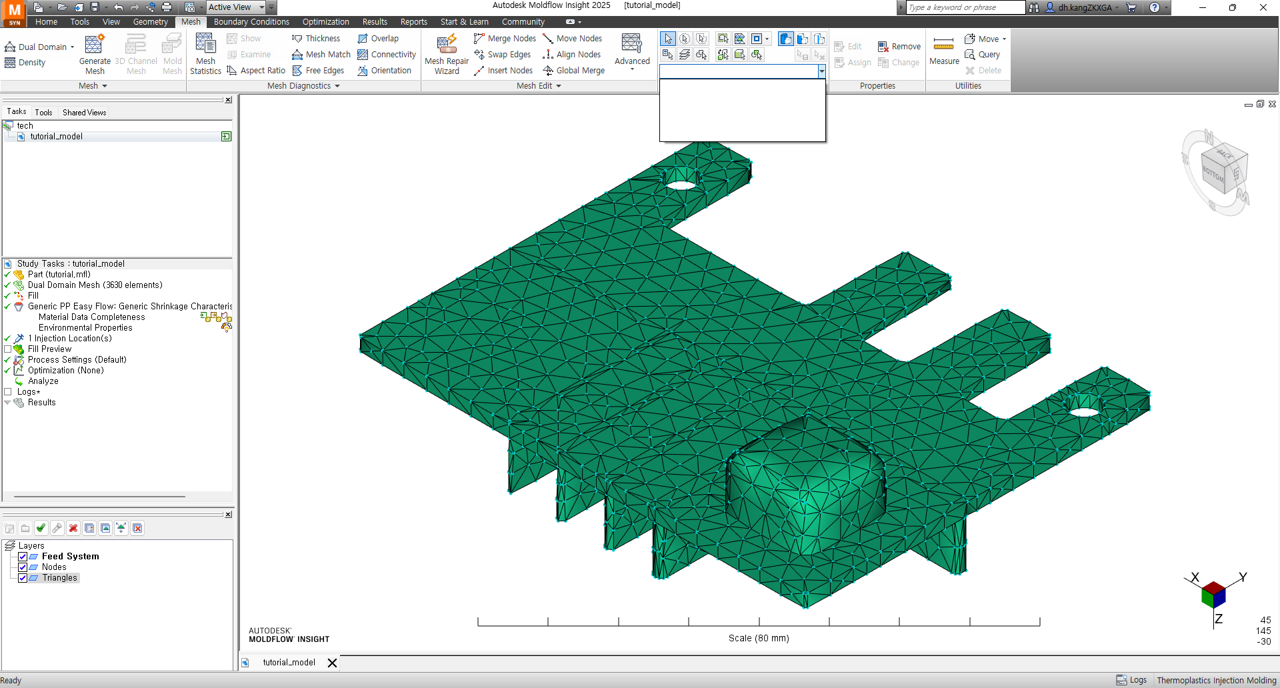

9. 엔티티 그룹이 삭제된 것을 확인할 수 있습니다.

지금까지 엔티티를 그룹으로 묶는 방법이었습니다.
