목적

Moldflow에서 엔티티의 색상을 변경할 수 있습니다.

설명

Moldflow에서는 레이어(Layer)의 [Display]를 통해 레이어에 포함되어 있는 메쉬(Mesh), 노드(Node), 커브(Curve)등 엔티티(Entity) 각각의 색상을 변경할 수 있습니다. [Display]에서 변경하는 색상은 선택한 레이어에 포함되어 있는 엔티티만 변경되는 것으로, 원하는 엔티티의 색상을 변경하기 위해서는 변경하려는 엔티티가 어느 레이어에 포함되어 있는지 확인하셔야 합니다. 해당 문서에서는 색상 변경에 가장 많이 사용되는 메쉬의 색상을 변경하여 보여드리겠습니다. 다른 엔티티 역시 방법은 동일합니다.

따라하기

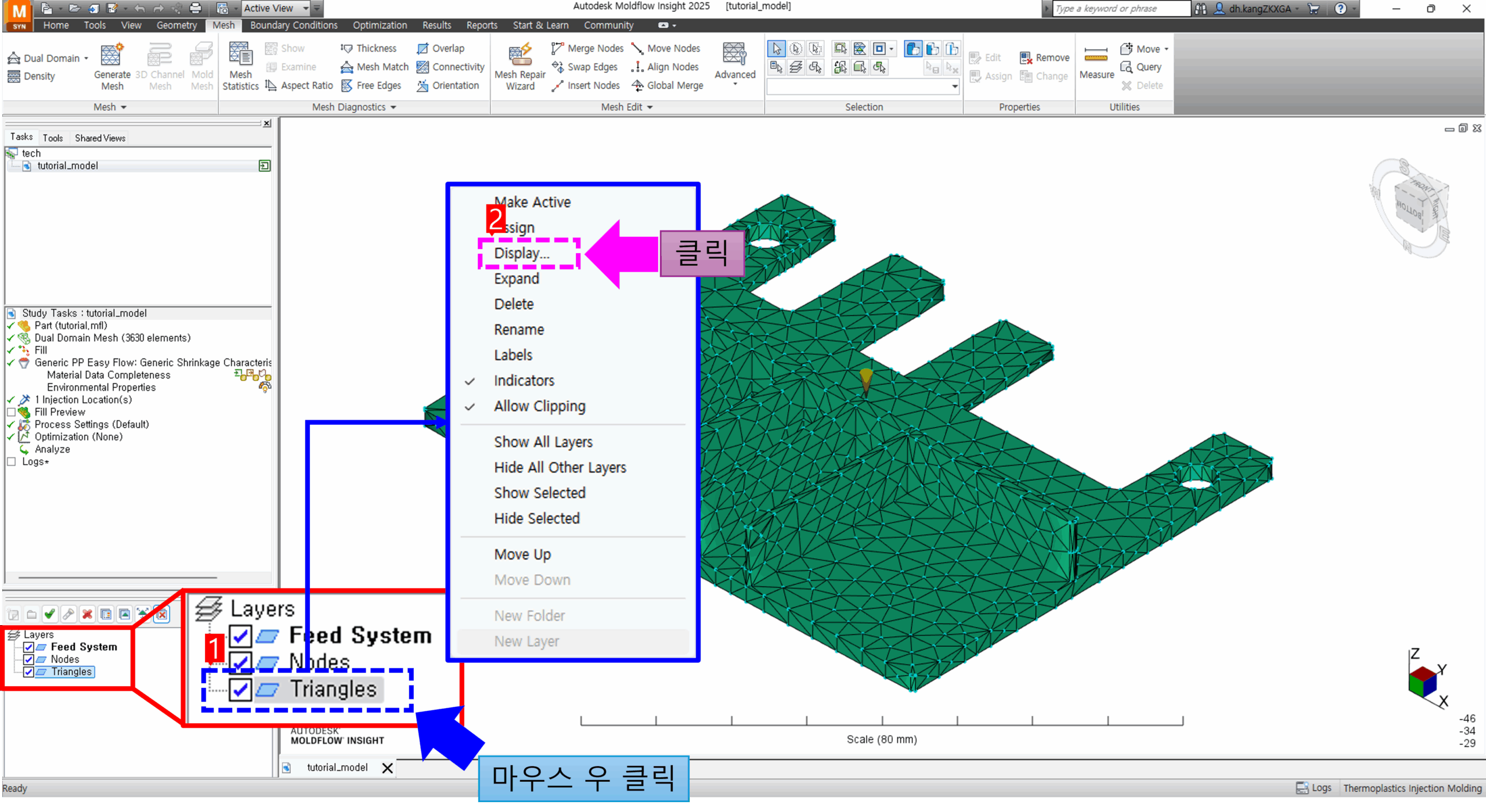

1. 레이어(Layer) 패널에서 색상을 변경할 레이어 마우스 우클릭> [Display…]를 선택합니다.

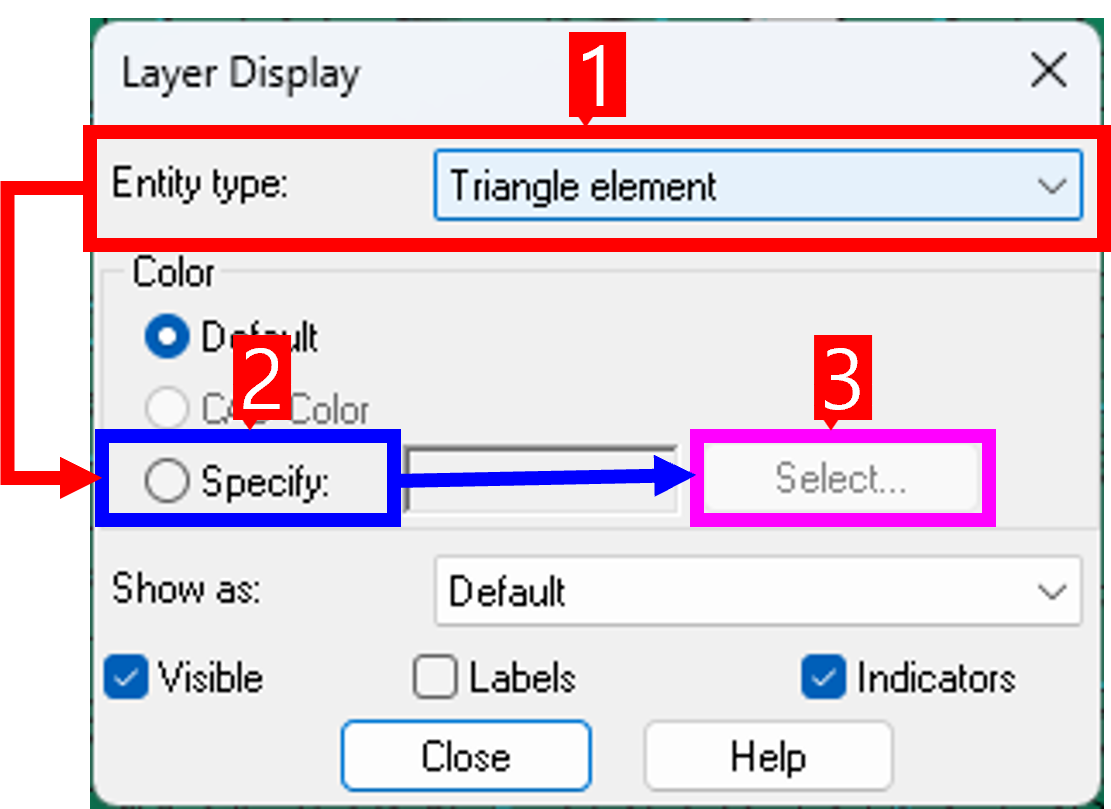

2. [Layer Display]창이 나타나면 [Entity type]에서 색상을 변경할 엔티티(Entity)를 선택> [Color]에서 [Specify]선택> [Select…]를 클릭합니다.

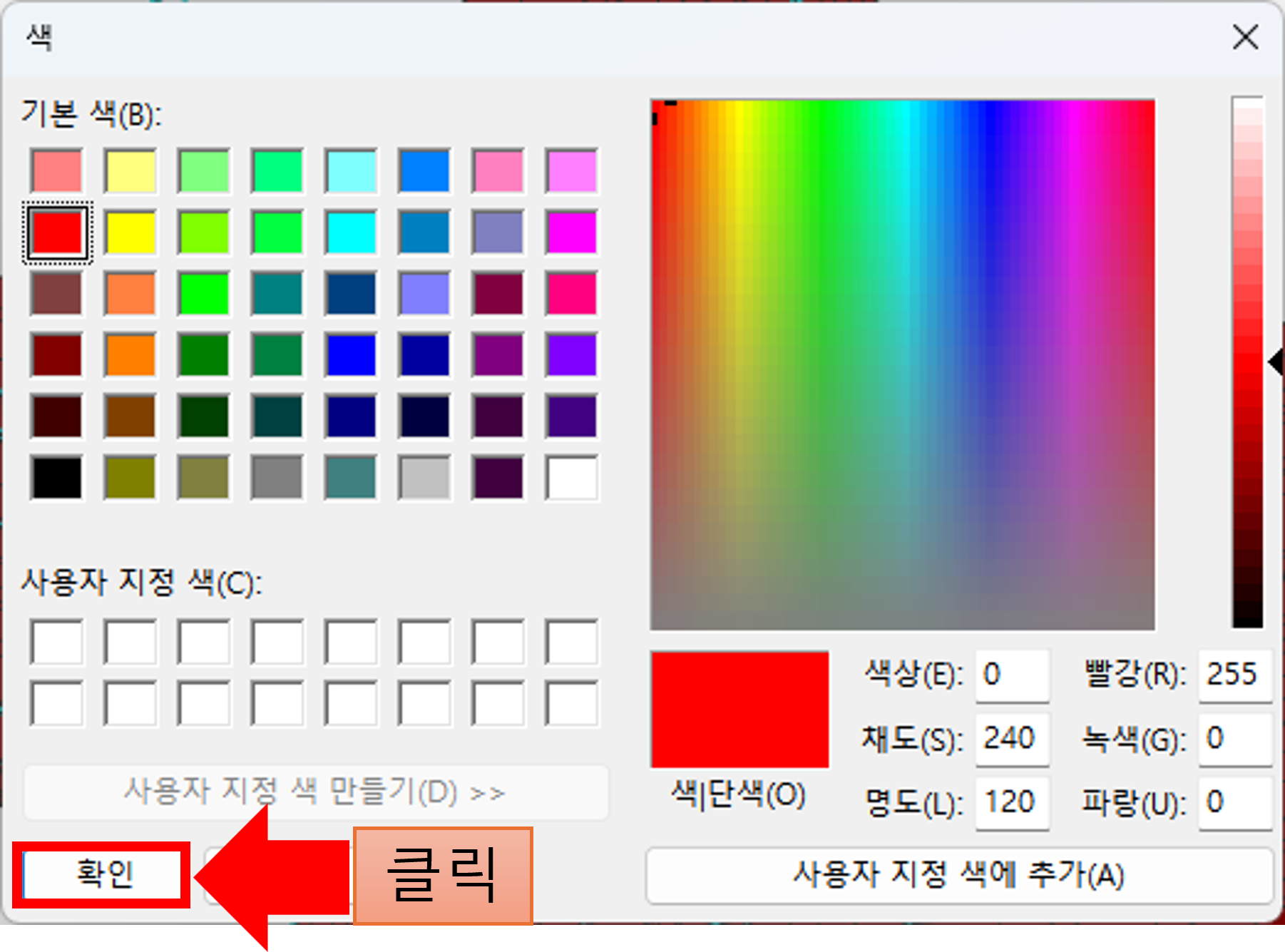

3. [색] 창이 나타나면 원하는 색을 선택> [확인]을 클릭합니다.

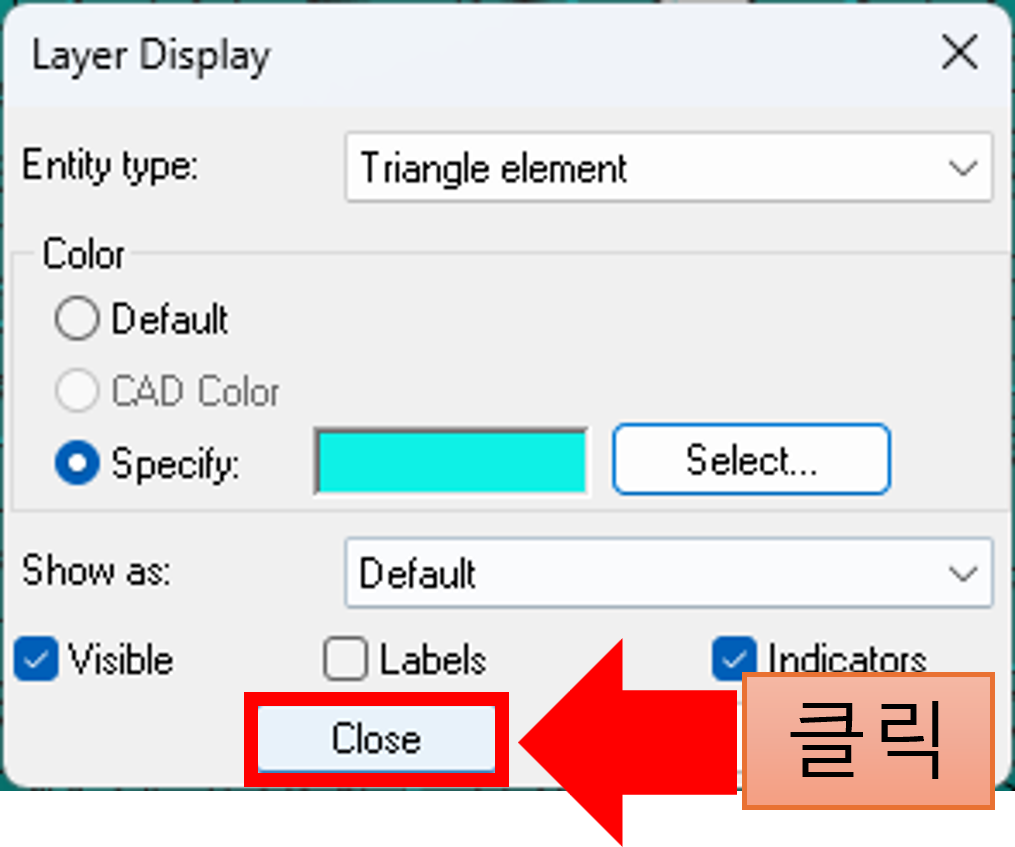

4. 다시 [Layer Display]창으로 돌아오면 원하는 색이 지정됬는지 확인> [Close]클릭합니다.

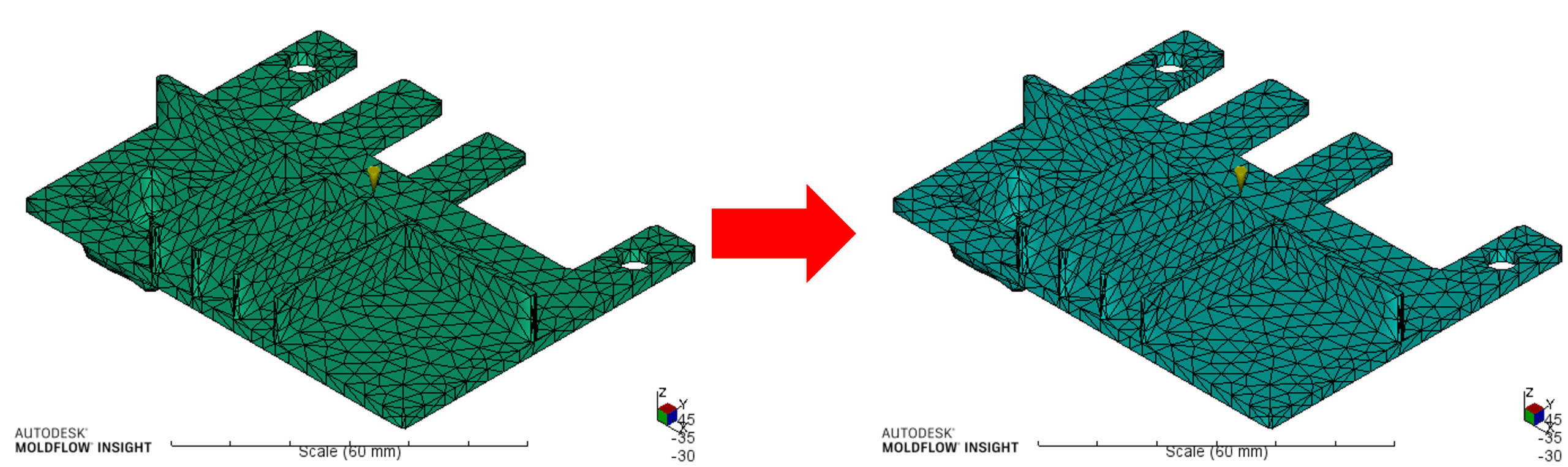

5. 메쉬의 색상이 변경된 것을 확인할 수 있습니다.

지금까지 엔티티(Entity)의 색상을 변경하는 방법이었습니다.
