목적

Moldflow의 레이어 패널(Layer Panel)에 있는 기능 중 하이라이트 레이어(Highlight Layer)에 대한 기능을 사용할 수 있습니다. 해당 레이에에 속해있는 엔티티를 한번에 표시해줍니다.

설명

Moldflow에서 여러 모델을 가져오거나, 모델을 여러 레이어로 분할하여 전처리를 진행하는 경우, 현재 작업 중인 엔티티가 어떤 레이어에 속해 있는지 확인해야 할 때가 있습니다.
 이럴 때 유용하게 사용할 수 있는 기능이 바로 레이어 패널(Layrt panel)에 있는 하이라이트 레이어(Highlight Layer) 가능입니다. 하이라이트 레이어를 사용하면, 선택한 레이어에 어떤 엔티티들이 포함되어 있는지 시각적으로 쉽게 확인할 수 있습니다. 반대로, 특정 엔티티가 어느 레이어에 속해 있는지도 확인할 수 있어, 레이어를 정리하거나 수정하는 작업을 보다 효율적으로 진행할 수 있습니다.

따라하기

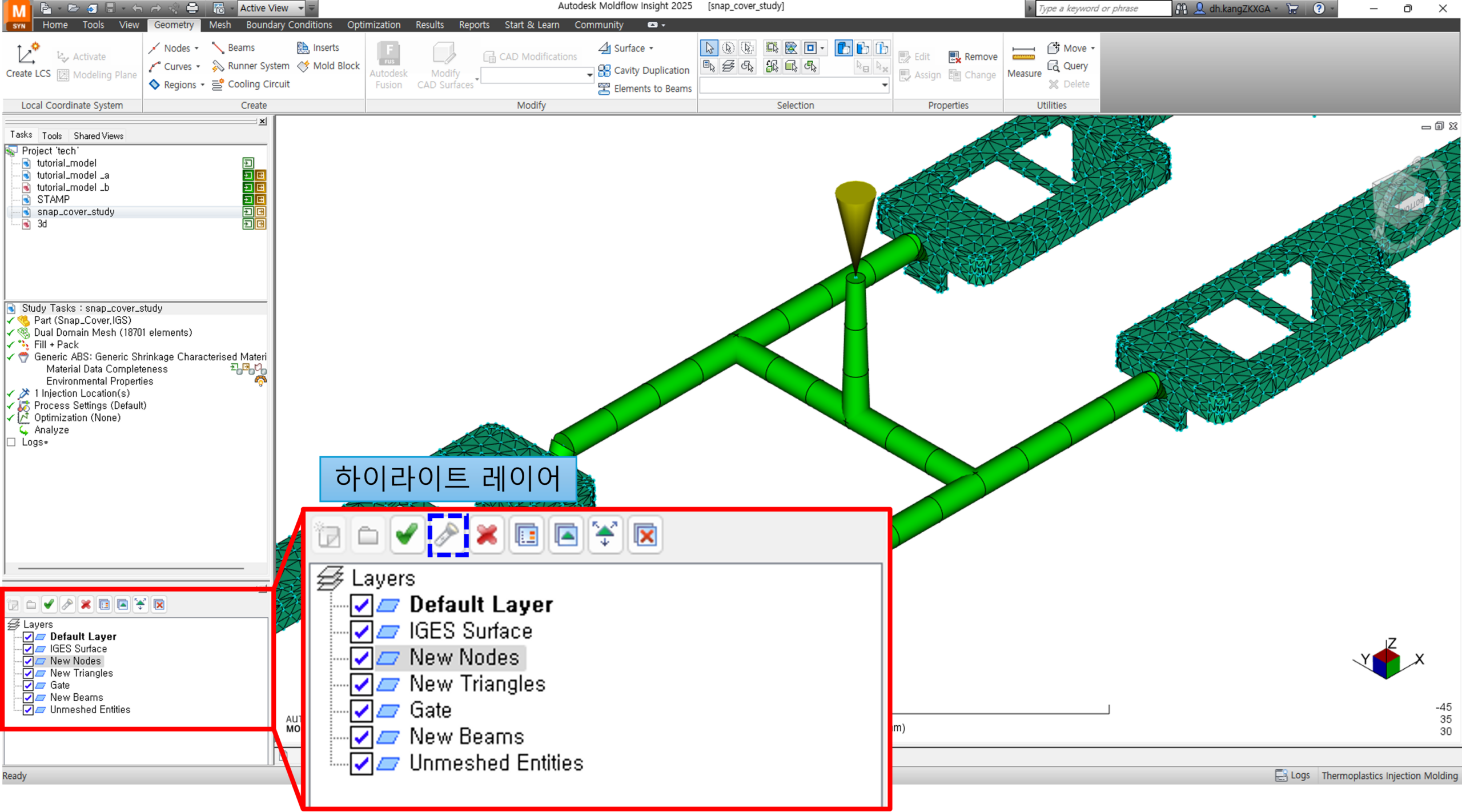

1. 레이어 패널에서 하이라이트 레이어 아이콘을 클릭하여 활성화합니다.

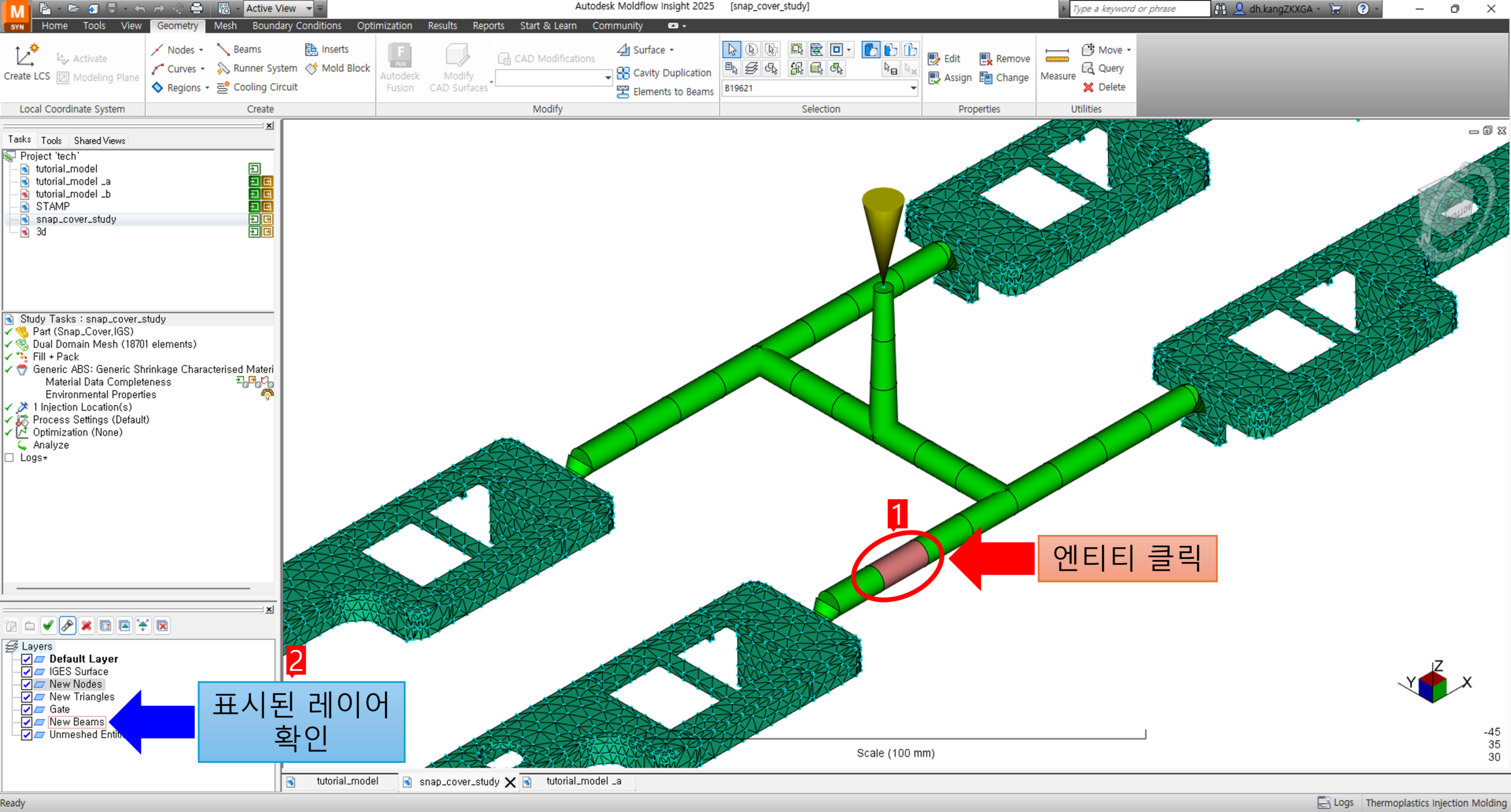

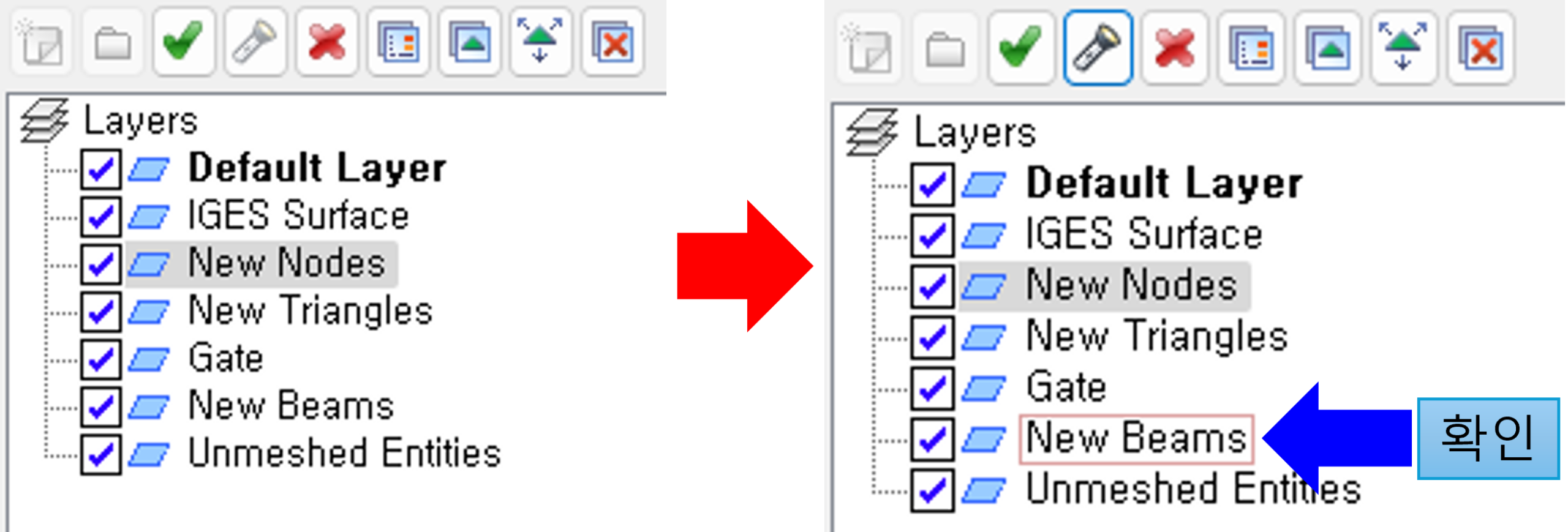

2. 엔티티를 클릭하면 해당 엔티티가 어느 레이어에 포함되어 있는지 확인할 수 있습니다.

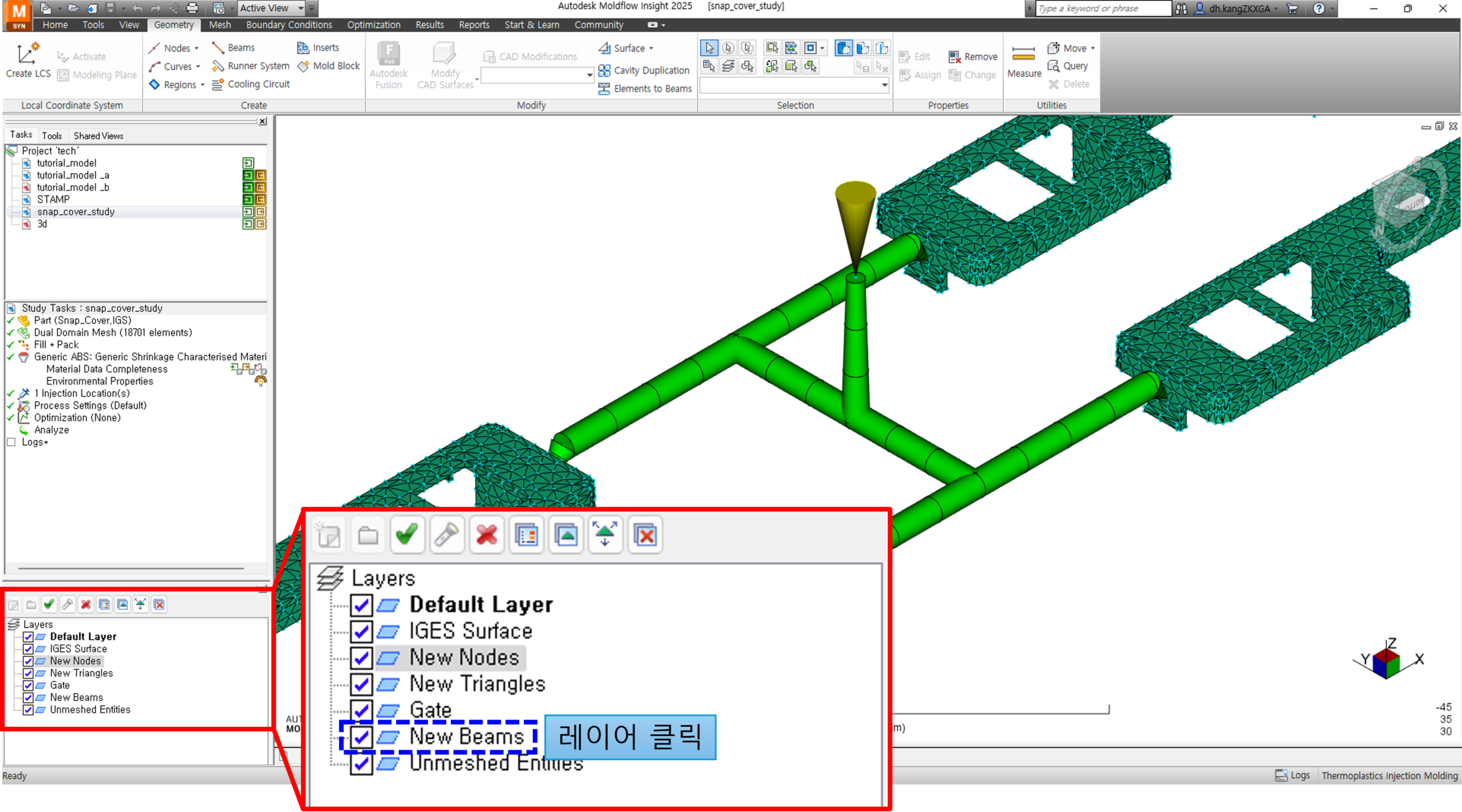

3. 해당 레이어에 포함되어 있는 엔티티를 확인하기 위해서는 레이어를 클릭합니다.

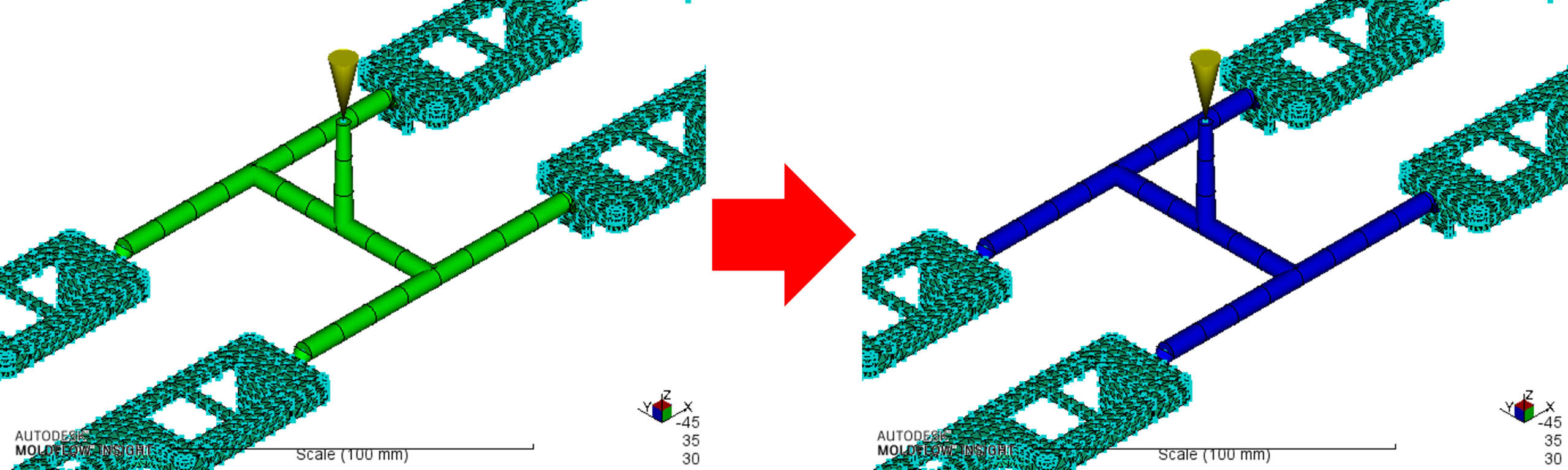

4. 클릭한 레이어에 속해있는 엔티티들이 시각적으로 표시되는 것을 확인할 수 있습니다.

지금까지 하이라이트 레이어 기능을 사용하여 엔티티를 찾는 방법이었습니다.
