목적

Moldflow에서 3D 수축 데이터 STAMP을 적용할수 있습니다.

설명

Moldflow에서는 수축 및 변형을 보다 정확하게 예측하기 위해 재료의 수축 데이터를 활용하고 있습니다. 수축률 데이터가 측정된 수지를 선택 시 Triangle 메쉬인 Dual Domain과 Midplane 메쉬 타입에서 CRIMS(Corrected Residual In-Mold Stress)모델을 적용하여 수축 예측 보정을 해왔습니다. Moldflow 2024 버전부터는 3D 메쉬 타입에서도 이러한 수축 데이터를 반영할 수 있도록 STAMP(Shrinkage Test Adjusted Mechanical Properties)기능이 새롭게 도입되었습니다. 이로써, 3D 메쉬 타입에서도 보다 정밀한 수축 및 변형 예측이 가능합니다. Moldflow 2024, 2025 버전에서는 STAMP를 적용하기 위해서는 옵션을 활성화해야 적용이 가능합니다. 해당 문서를 통해 STAMP를 사용하기 위해 활성하는 방법을 알아보겠습니다.

따라하기

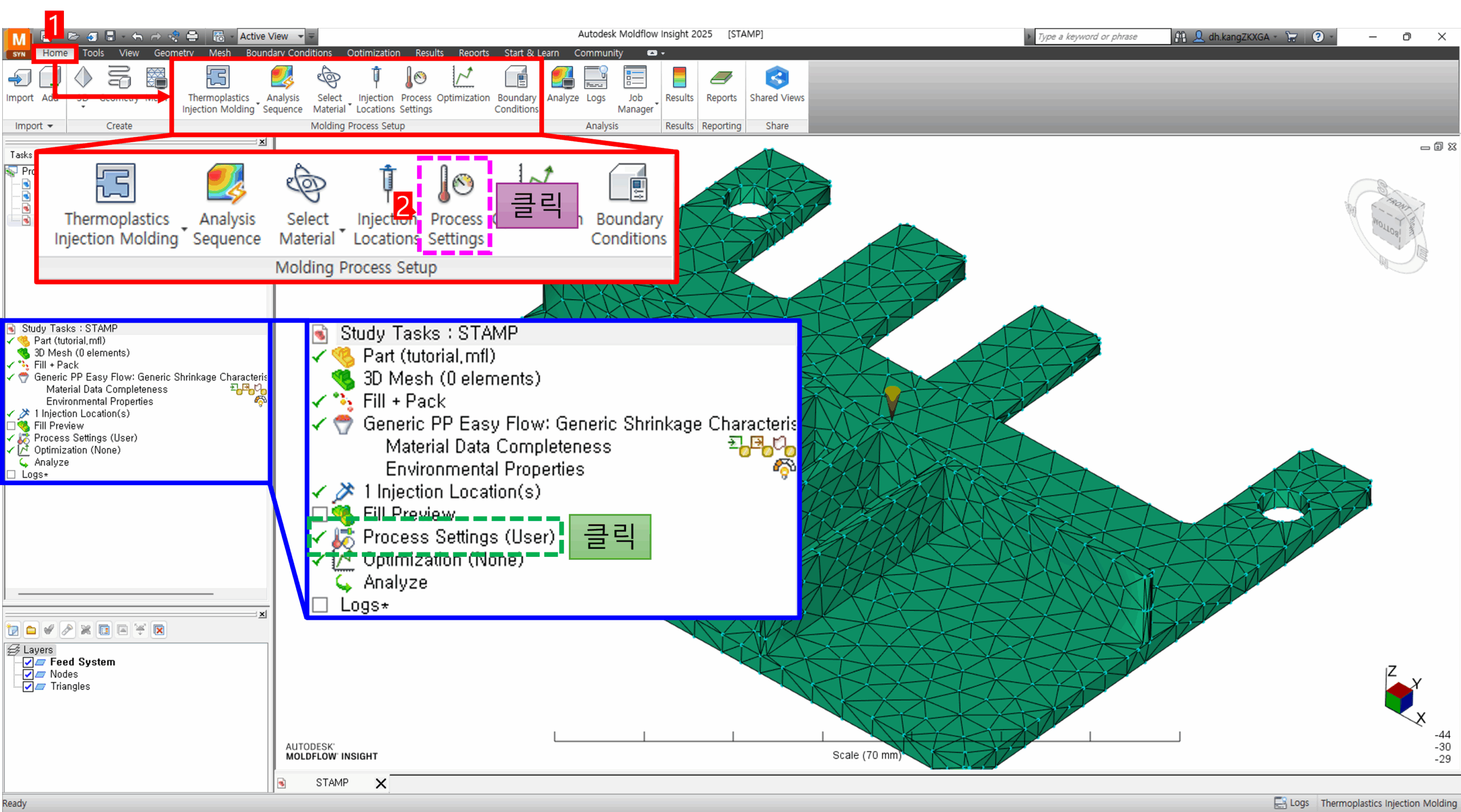

1. [Process Settings Wizard] 창을 열어줍니다.

-[Home]탭> [Molding Process Setup]패널의 [Process Settings] 클릭
-[Tasks]패널의 [Process Settings(User)] 클릭

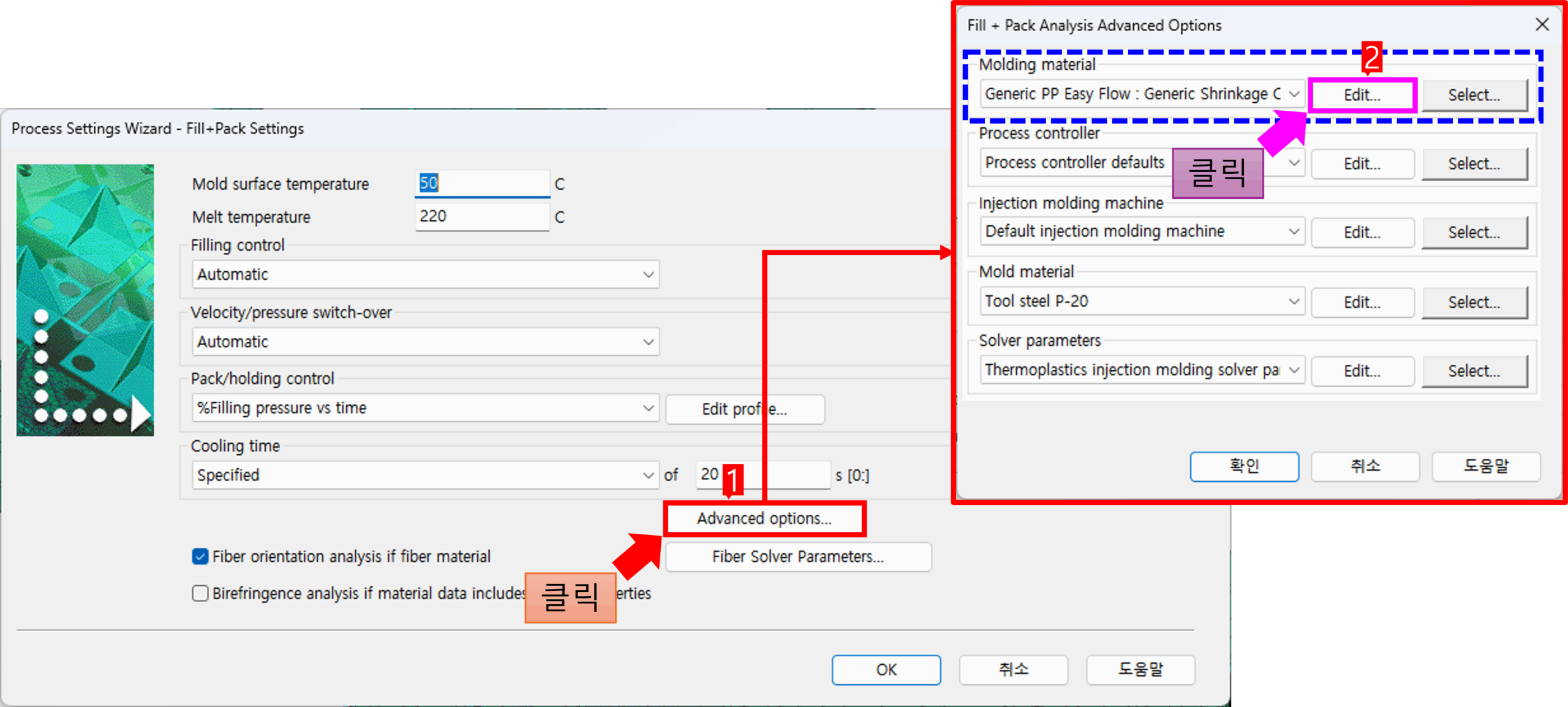

2.  [Fill+Pack Settings]에서 [Advanced options…]클릭> [Fill + Pack Analysis Advanced Options]에서 [Molding Matrial]항목의 [Edit…]을 클릭합니다.

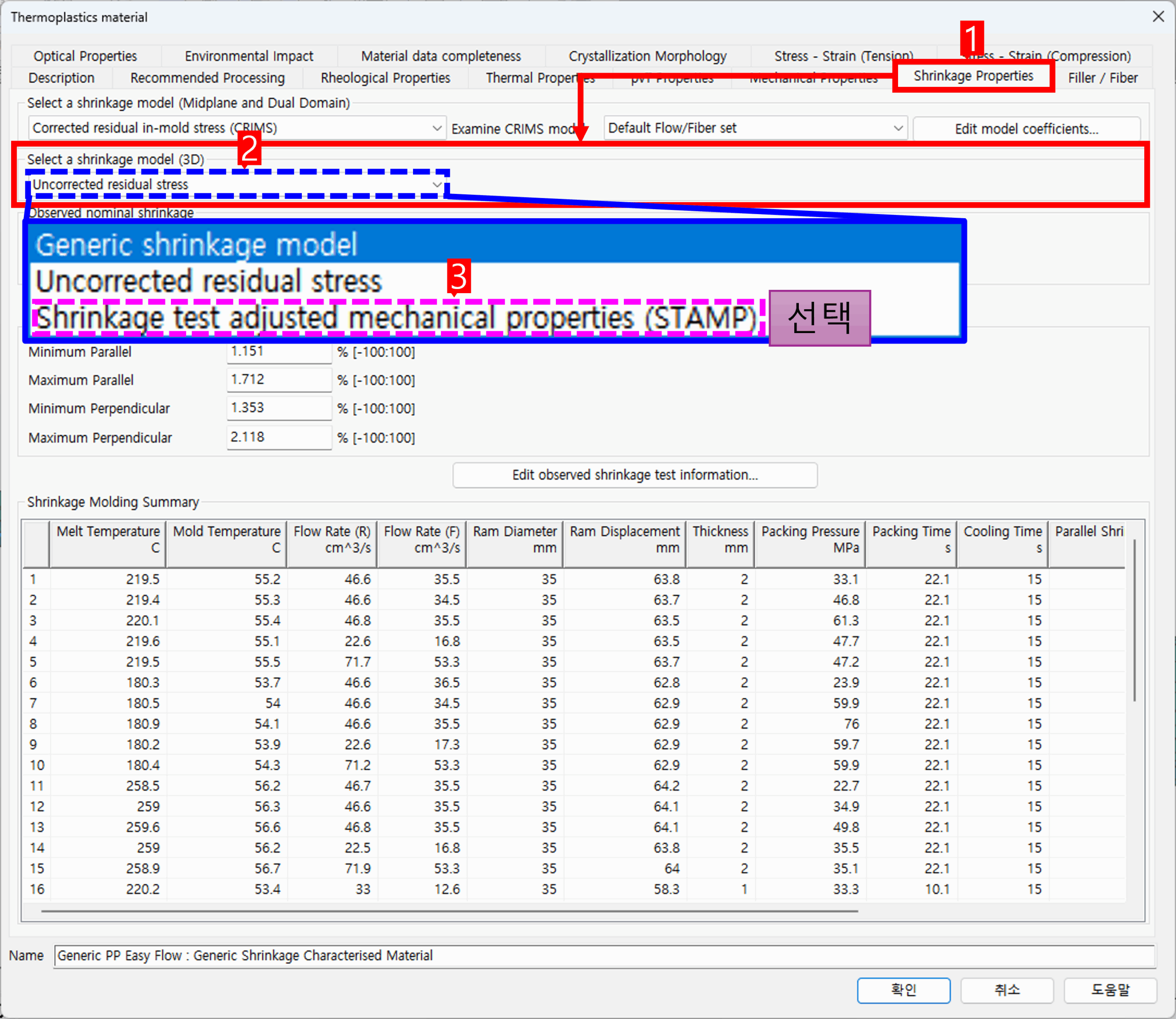

3. [Thermoplastics material]의 [Shrinkage Properties]탭 클릭> [Select a shrinkage model(3D)] 클릭> [Shrinkage test adjusted mechanical properties(STAMP)]를 선택합니다.

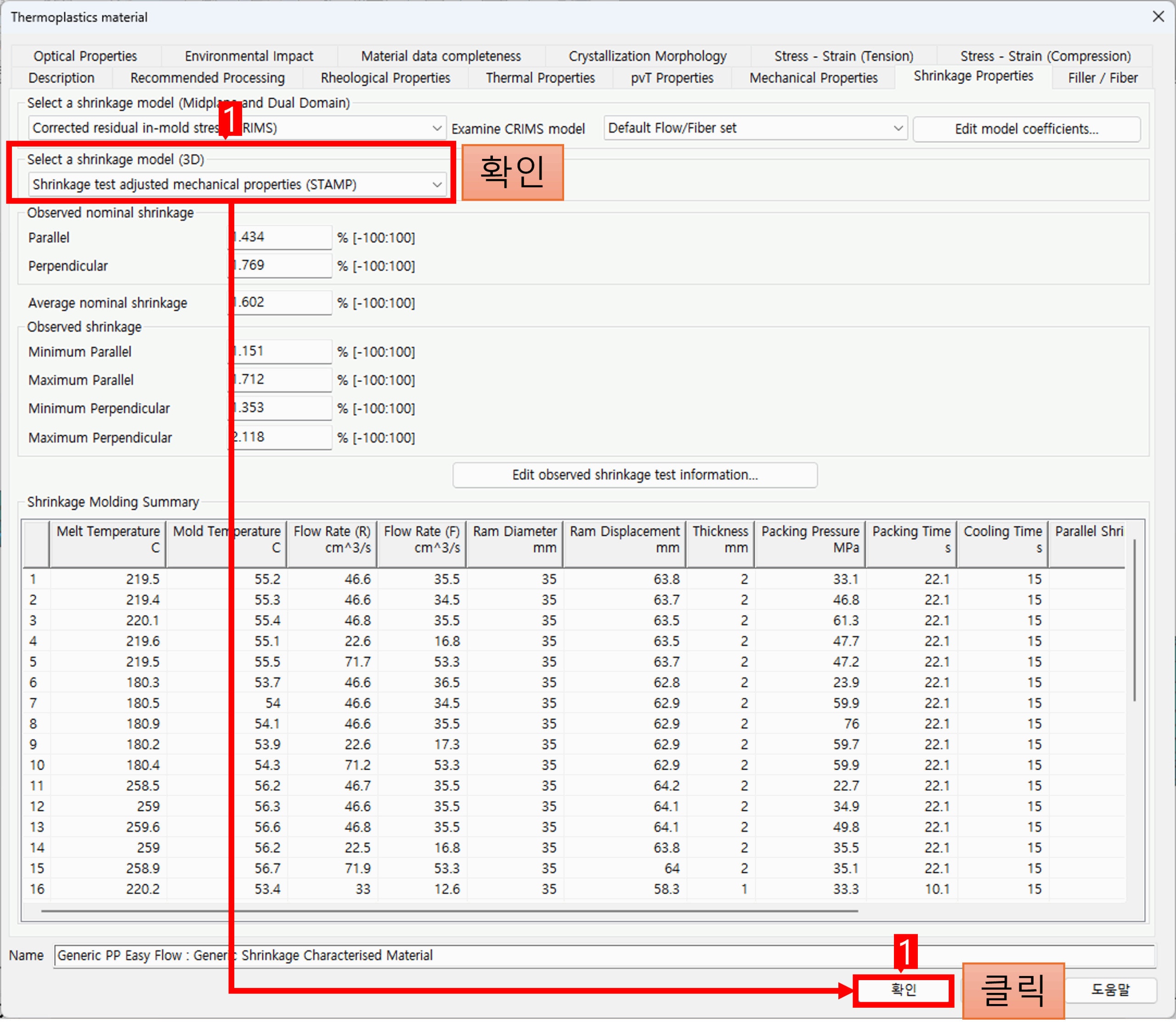

4. [Uncorrected residual stress]에서 [Shrinkage test adjusted mechanical properties(STAMP)]로 변경된 것을 확인 후 [확인]을 클릭합니다.

지금까지 3D 타입의 메쉬에서 수축 데이터 STAMP를 적용하는 방법이었습니다.
