PADS Layout에서 CAM(Gerber) 파일을 생성할 때 자주 발생하는 핵심 오류 및 문제점이 몇가지 있습니다.
이번 기술 문서에서는 Plane 및 Copper 영역과 관련된 주요 출력 오류 세 가지(연결 오류, Thermal 불량, Hatch 모드 설정 오류)의 원인과 해결 방법을 중점적으로 다루겠습니다.
1️⃣CAM 파일 생성 중 Plane의 Connectivity Error
Split Plane 레이어의 Gerber 파일을 생성할 때, Verify Design의 Plane Check 과정에서 설계 오류가 보고될 수 있습니다.
1. 메인 메뉴에서 Tools > Verify Design을 선택합니다.
2. Plane 버튼을 클릭하여 검사 대상을 Plane으로 설정합니다.

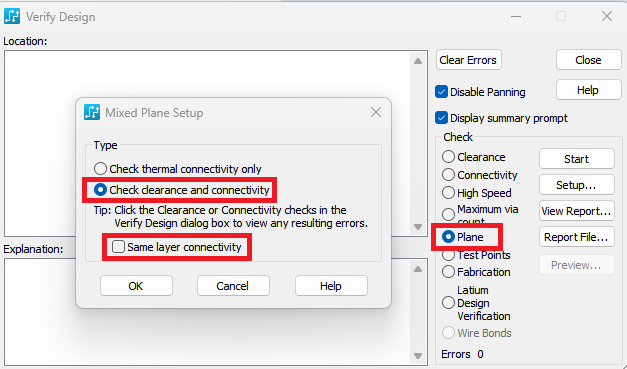

3. Setup 버튼을 클릭하여 Plane 검사 설정을 엽니다.
4. 설정 창에서 Check clearance and connectivity 옵션을 활성화(Enable) 합니다.
5. Same Layer Connectivity 옵션을 비활성화(Disable) 한 후, OK를 클릭하여 설정을 저장하고 창을 닫습니다.
💡 참고: PADS에서 Plane을 검사할 때, 이 옵션을 비활성화해야 Split Plane 영역 간의 오류가 정확하게 보고됩니다
6. Start 버튼을 클릭하여 검사를 시작합니다.
7. 검사 결과 Clearance(클리어런스) 또는 Connectivity(연결성) 오류가 보고되면, Clearance버튼 또는 Connectivity버튼을 각각 클릭하여 해당 오류 목록 및 위치를 확인하고 수정합니다.
2️⃣CAM preview에서 Plane Thermals 연결 불량
Plane thermals 및 핀이 CAM 미리 보기에서 negative image처럼 보이는 문제는 일반적으로 레이아웃 레이어 정의를 변경했지만, 그에 맞춰 CAM 문서 유형을 업데이트하지 않아 발생합니다.
1. PADS Layout File > CAM으로 이동합니다.
2. CAM 설정 대화 상자에서 관련 CAM 문서를 선택합니다.
3. 편집(Edit) 버튼을 클릭합니다.

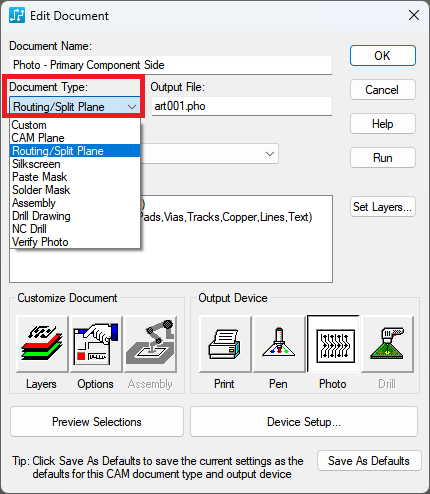

4. “CAM 문서 편집(Edit CAM Document)” 대화 상자에서 문서 유형(Document Type) 섹션 아래의 드롭다운 화살표를 클릭합니다.
5. 목록에서 라우팅/분할 플레인(Routing/Split Plane)을 선택합니다. (레이아웃 정의가 Routing/Split Plane으로 변경되었기 때문입니다.)
3️⃣Error: Copper 출력을 위한 Hatch Mode ‘Normal’ 설정 필요
이 에러는 CAM 출력 시 Copper Plane을 플로팅하려면 해치(Hatch) 표시 모드가 ‘Normal’로 설정되어야 함을 의미하며, 현재 설정된 ‘See Through’ 또는 ‘No Hatch’ 모드에서는 CAM 파일 출력이 불가능합니다.
🛠️ 해결 방법 : 이 문제를 해결하려면 PADS Layout의 Hatch View(해치 보기) 설정을 ‘Normal’로 변경해야 합니다.
PADS VX.2.4 이상 버전

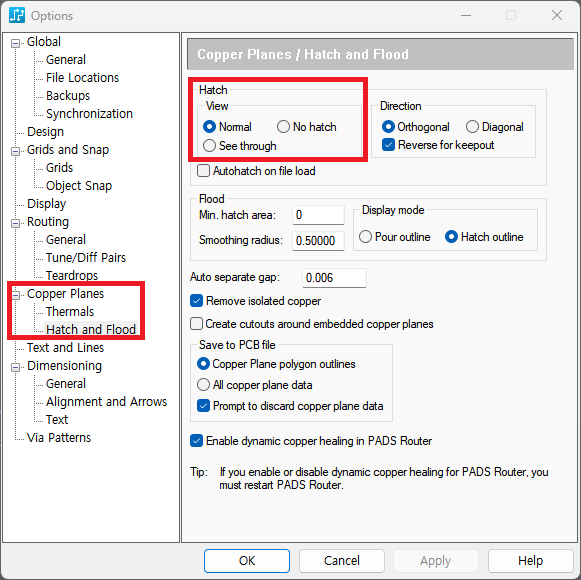

1. Tools > Options 메뉴를 실행합니다.
2. Options 창에서 Copper Planes > Hatch and Flood 카테고리를 선택합니다.
3. Hatch View 섹션에서 “Normal”을 활성화(Enable) 합니다. (기존에 선택된 “See Through” 또는 “No Hatch”를 비활성화합니다.)
PADS VX.2.3 이하 버전

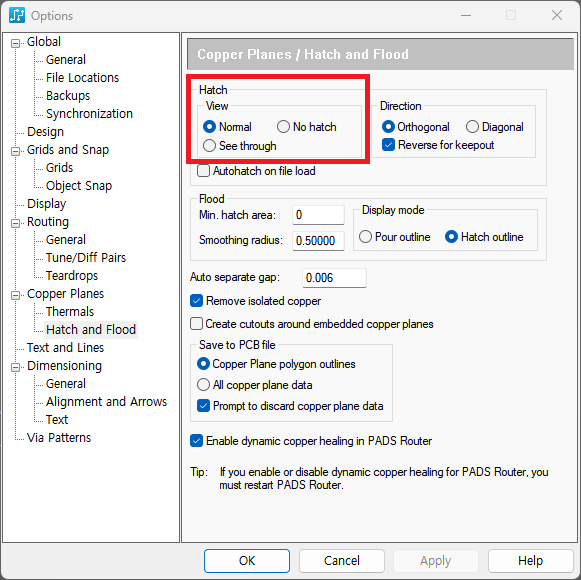

1. Tools > Options 메뉴를 실행합니다.
2. Options 창에서 Drafting 탭을 선택합니다.
3. Hatch and Flood 설정에서 Hatch View를 “Normal”로 변경합니다.
