PADS Layout에서 net name 변경 기능을 일반적인 방법 및 일괄적으로 수정하는 방법 두 가지에 대해 알아보겠습니다.
1️⃣Rename net 기능 사용
해당 기능은 net name을 하나씩 변경할 수 있는 일반적인 방법입니다.

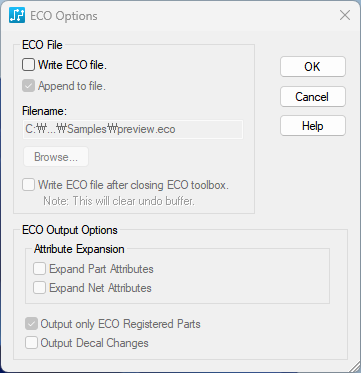

1. ECO Toolbar를 이용하여 ECO Mode로 전환합니다.
2. Rename net 기능을 통해 원하는 net의 이름을 변경할 수 있습니다.

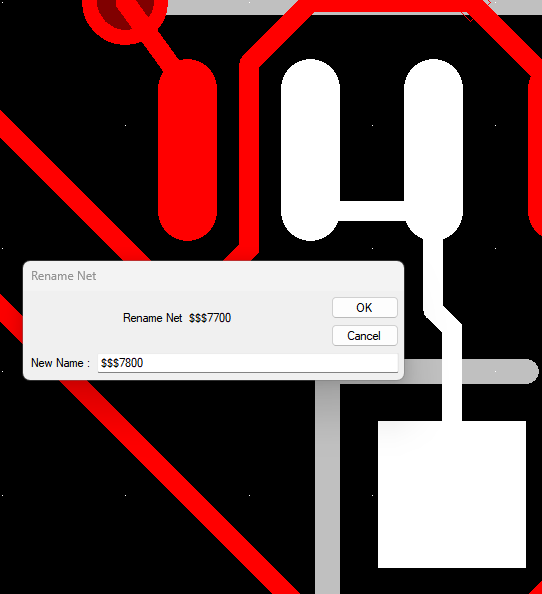

3. 해당 기능을 선택 후 이름 변경을 원하는 net를 클릭하면, 아래와 같은 창을 통해 변경할 수 있습니다.

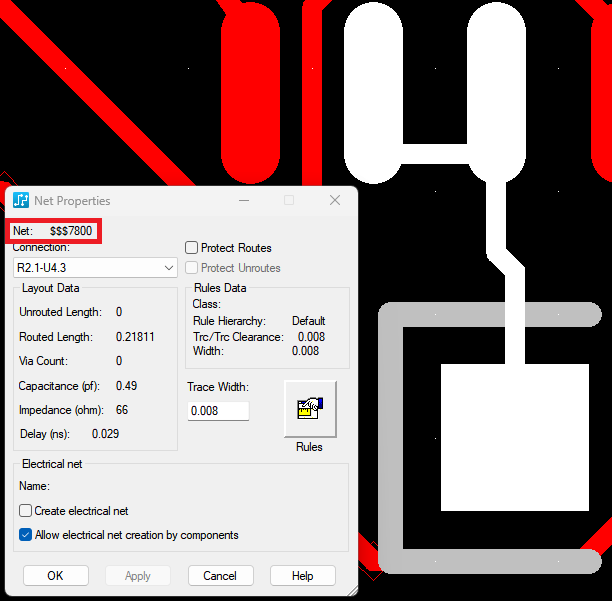

4. net name이 $$7700에서 $$7800으로 변경된 모습을 확인할 수 있습니다.
2️⃣ECO 파일 수정하여 일괄적으로 NET NAME 변경
1번 방법의 경우 NET NAME을 일괄적으로 수정할 수 없습니다. layout 기능상으로는 없지만 ECO 파일을 수정하여서 지정할 수 있습니다.
1. RENNET 부분에 기존NetName을 변경NetName 입력하여 생성합니다.

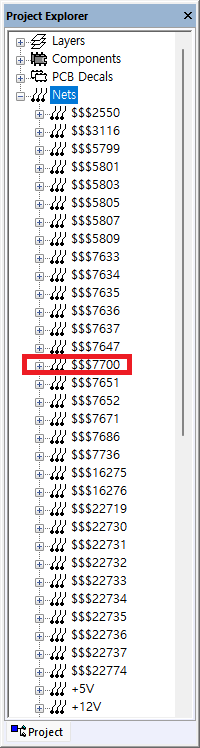

2. 해당 PCB 파일의 $$7700 net를 $$7800으로 변경하는 작업을 진행하겠습니다.
3. 메모장을 열어 아래와 같이 입력한 후 .eco로 저장합니다.
4. [File]-[import]를 통해 eco 파일을 불러올 수 있습니다.
5. 작성한 eco 파일에 문제가 없는 경우 아래와 같은 창이 뜨면서 net name이 변경됩니다.
6. 해당 방법을 통해 net name 일괄 수정이 가능합니다.
