AutoCAD 도면 작업 시 프로젝트 또는 회사 표준에 맞는 문자 폰트 및 치수 스타일을 일관되게 유지하는 것은 매우 중요합니다.
하지만 외부 도면 수신, 협업, 과거 도면 활용 등으로 인해 도면마다 문자 스타일과 치수 스타일이 혼재되는 경우가 많습니다.
본 기술 문서에서는 사용자가 설정한 문자 폰트 및 치수 스타일을 LISP를 통해 현재 도면 전체 치수에 일괄 적용하는 방법을 소개합니다.
활용 목적
- 외부 업체 도면을 회사 표준 스타일로 변환
- 과거 도면의 치수 스타일 통일
- 프로젝트 납품 전 도면 스타일 정리
- 여러 사람이 작업한 도면 표준화
- 폰트 깨짐 및 치수 표현 불일치 개선
주요 기능
1. 문자 스타일 자동 생성
- 도면에 지정된 문자 스타일이 없을 경우 자동으로 표준 문자 스타일을 생성 및 세부 옵션 설정
- 문자 스타일 이름
- 글꼴, 높이, 폭 비율 등

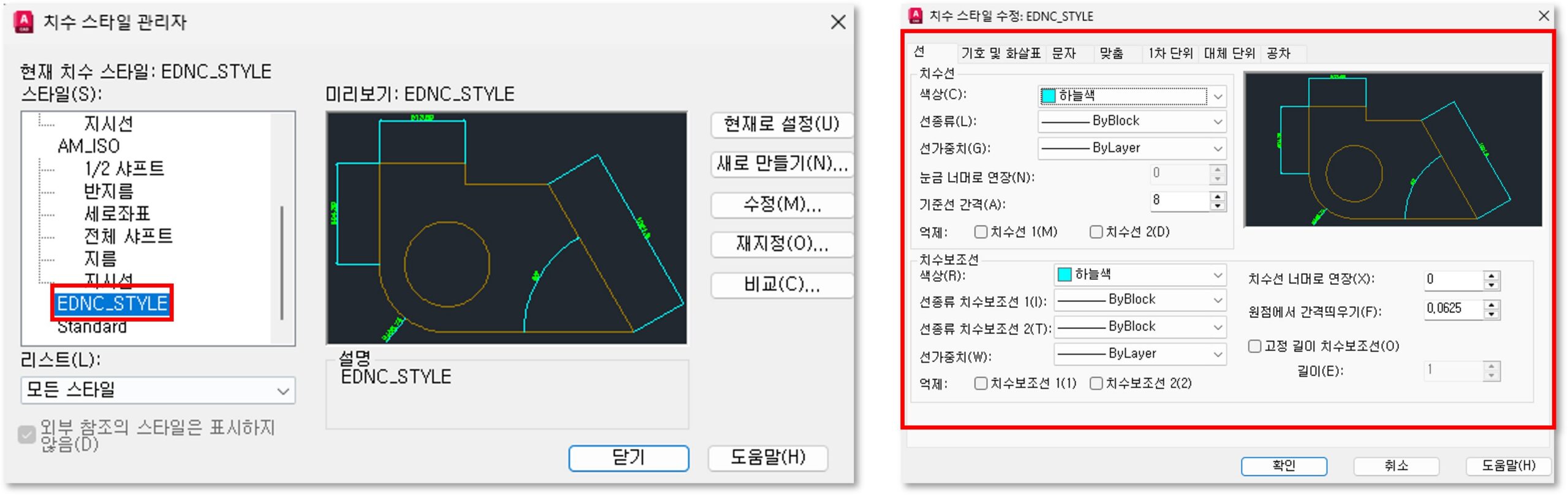

2. 치수 스타일 자동 생성
- 치수 스타일 자동 생성 및 세부 옵션 설정
- 선
- 기호 및 화살표
- 문자
- 맞춤,1차 단위, 대체 단위, 공차
3. 도면의 모든 치수 일괄 변경
- 현재 도면에 존재하는 모든 치수 객체를 선택하여 지정한 치수 스타일로 일괄 변경
- 선형 치수
- 각도 치수
- 지름,반지름 치수

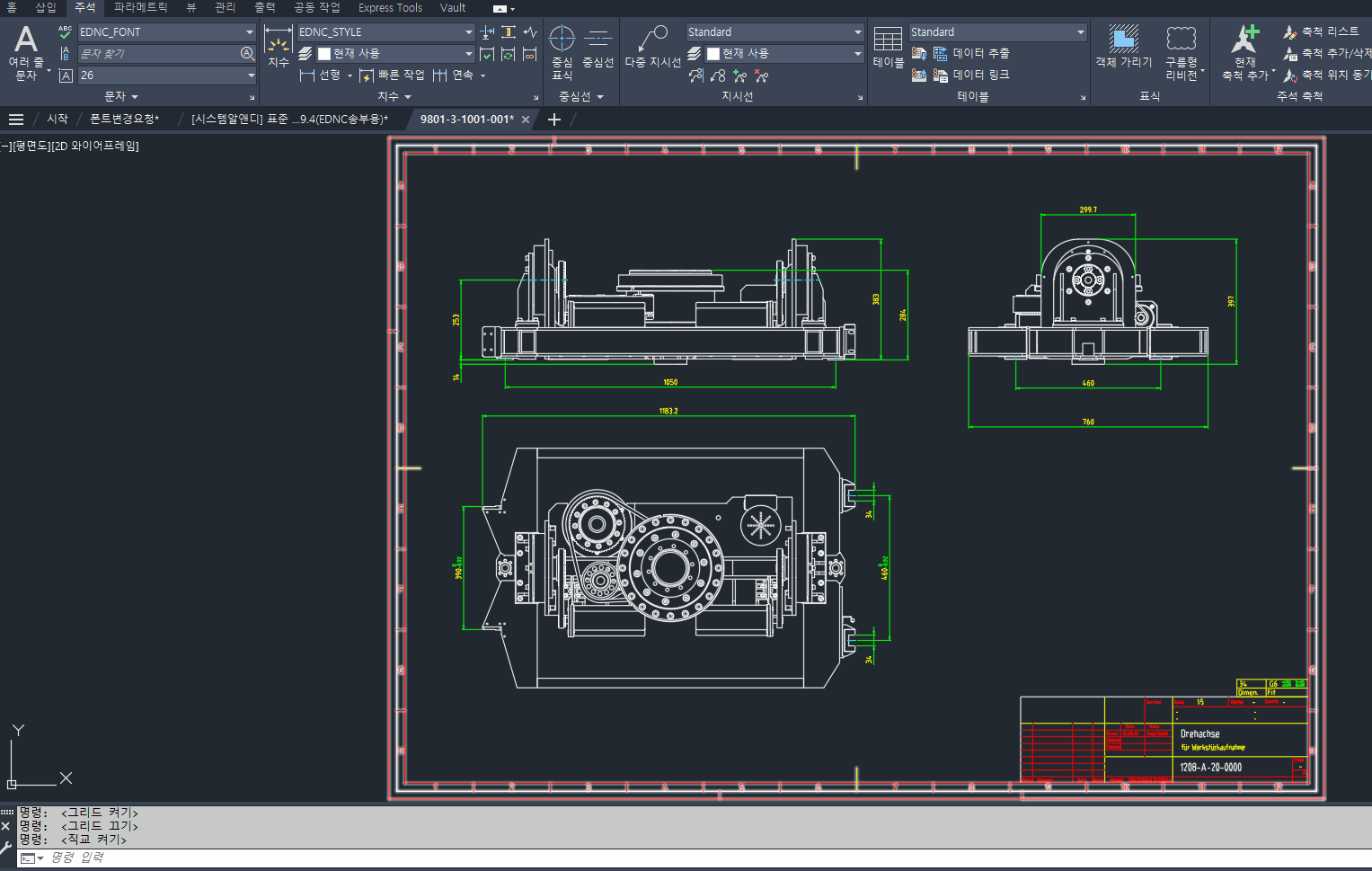

LISP 실행 결과
위 LISP는 AutoCAD 도면 내 문자 및 치수 스타일을 사용자가 정의한 표준으로 일괄 변경 하는 기능입니다.
