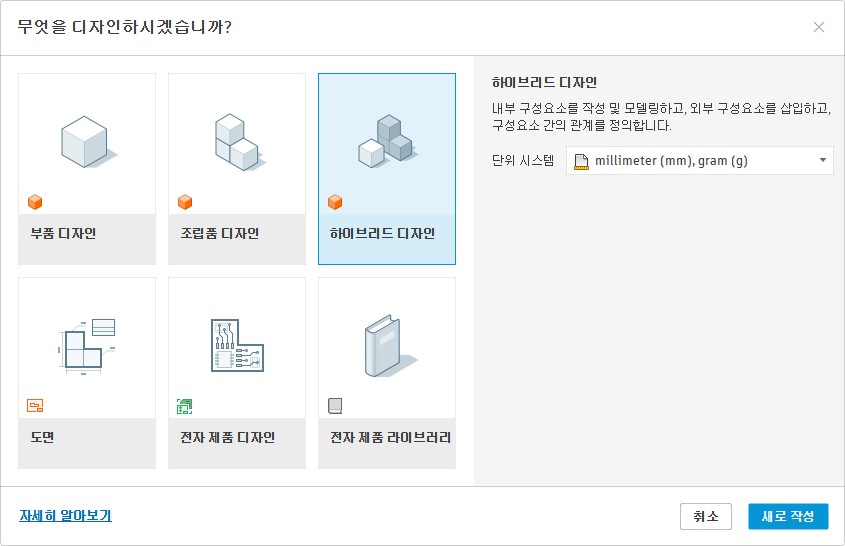

최근 오토데스크 퓨전(Fusion)의 업데이트 중 가장 주목해야 할 변화는 설계 환경의 분화입니다. 기존의 통합형 모델링 방식인 ‘하이브리드 디자인’에 더해, 전통적인 CAD 워크플로우를 수용한 부품 디자인(Part Design)과 조립품 디자인(Assembly Design) 모드가 새롭게 도입되었습니다.
단순한 UI 변경을 넘어, 이는 대규모 프로젝트 관리와 데이터 무결성을 확보하려는 엔지니어링 전문 솔루션으로서의 진화를 의미합니다. 본 아티클에서는 각 디자인 유형의 기술적 특성과 최적의 활용 시나리오를 분석합니다.
1. 부품 디자인(Part Design): 형상 정의에 최적화된 전문 환경
부품 디자인 모드는 단일 구성요소(Component)의 기하학적 형상을 정의하는 데 모든 리소스를 집중합니다.
- 기술적 특징: 상단 리본 메뉴가 솔리드(Solid), 서페이스(Surface), 메시(Mesh), 판금(Sheet Metal), 플라스틱(Plastic) 등 형상 생성 도구 위주로 재편됩니다.
- 엔지니어링 이점: 불필요한 조립품 관련 도구들이 배제되어 작업자의 시각적 피로도를 낮추고 도구 접근성을 높입니다. 특히 복잡한 피쳐(Feature)를 가진 단품 설계 시 하이브리드 모드보다 정교한 제어가 가능합니다.
이 모드는 설계자가 특정 부품의 강성, 제조 공법(Casting, Mold 등)에만 집중해야 할 때 가장 강력한 효율을 발휘합니다.
2. 조립품 디자인(Assembly Design): 체계적인 구조 설계와 관계 정의
조립품 디자인 모드는 상향식(Bottom-up) 설계 방식에 최적화된 환경으로, 기성 부품이나 외부 디자인 파일을 삽입하여 상호 관계를 정의하는 데 특화되어 있습니다.
- 기술적 특징: 모델링 도구는 최소화되고, 조립(Assemble), 관리(Manage), 유틸리티(Utility) 탭이 중심이 됩니다. 조인트(Joint), 조인트 원점(Joint Origin), 간섭 체크(Interference Check) 등이 핵심 도구로 배치됩니다.
- 엔지너지링 이점: 부품 간의 구속 조건을 설정하고 메커니즘을 검토하는 단계에서 모델링 도구가 섞여 발생하는 조작 실수를 원천 차단합니다. 복잡한 BOM(Bill of Materials) 구조를 가진 대형 장비 설계 시 데이터 관리의 명확성을 제공합니다.
3. 하이브리드 디자인(Hybrid Design): 유연한 통합 모델링
하이브리드 디자인은 퓨전의 독창적인 강점인 ‘Top-down’ 설계 방식을 그대로 계승합니다. 내부 구성요소를 실시간으로 생성하면서 동시에 외부 요소를 삽입할 수 있는 유연한 환경입니다.
- 메커니즘: 브라우저 상단 아이콘에 따라 데이터가 유동적으로 변합니다. 하위 구성요소가 포함되면 자동으로 조립품으로 인식되며, 단일 구성요소만 존재할 때는 부품으로 표시됩니다.
- 활용 가치: 제품 개발 초기 단계에서 부품 간의 치수가 상호 유기적으로 변해야 하는 파라메트릭(Parametric) 설계 시 가장 효율적입니다.
결론 및 사회적 가치: 설계 효율이 곧 산업 경쟁력
이러한 디자인 모드의 세분화는 설계 데이터의 표준화와 협업 효율을 극대화합니다. 엔지니어가 자신의 작업 단계에 최적화된 도구 세트를 선택할 수 있다는 것은 곧 제품 출시 기간(Time-to-Market)의 단축과 설계 오류의 감소로 이어집니다.
이는 고도화된 제조 산업 현장에서 인적 자원의 효율적인 배치와 기술적 완성도를 높이는 핵심 동력이 됩니다. 퓨전은 이번 업데이트를 통해 단순한 모델링 툴을 넘어, 엔지니어링 워크플로우 전체를 관통하는 통합 플랫폼으로서의 입지를 더욱 공고히 하였습니다.
