Autodesk Fusion의 CAM 환경이 대규모 어셈블리 및 복잡한 설계 데이터 핸들링 능력을 대폭 강화했습니다. 이번 업데이트의 핵심인 ‘고급 직접 선택(Advanced Direct Selection)’ 기능은 매뉴얼한 가시성 제어(Visibility Control)의 번거로움을 해결하고, 가공 설정(Setup) 단계에서 정밀한 엔티티(Entity) 선택을 지원합니다.
1. 기능 개요 및 메커니즘

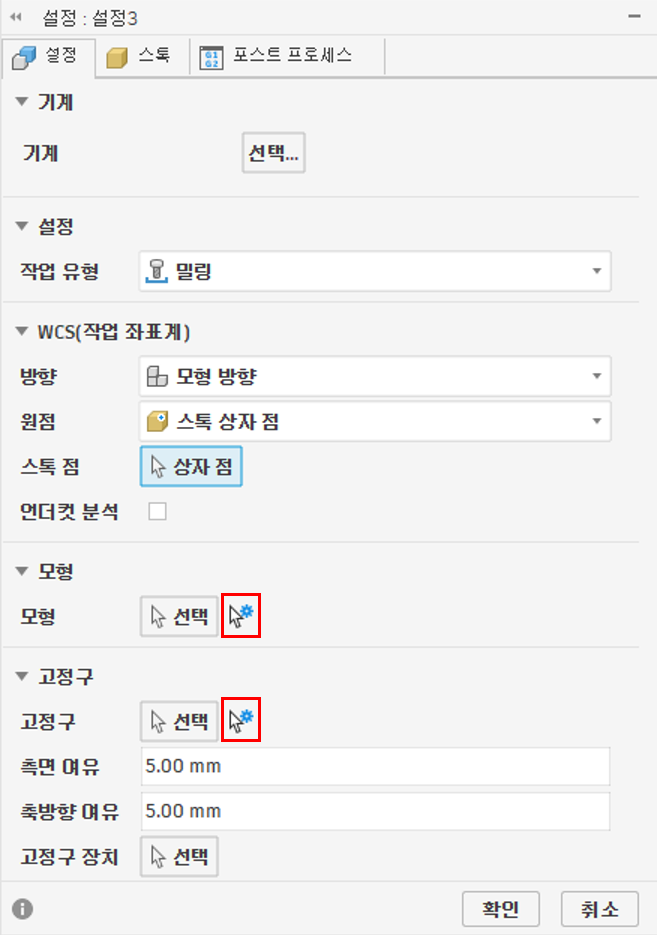

기존 브라우저 기반의 레이어/객체 제어 방식에서 탈피하여, 캔버스 내에서 즉각적인 컨텍스트 선택(Contextual Selection)이 가능해졌습니다. CAM 설정창 내 ‘모델(Model)’ 및 ‘고정구(Fixture)’ 선택 필드 옆의 전용 아이콘을 통해 활성화되며, 활성 시 하단에 전용 선택 제어 툴바(Selection Toolbar)가 생성됩니다.
2. 핵심 기술 사양 (Key Capabilities)
- 동적 가시성 제어 (Dynamic Visibility Control):
- Isolate (고립): 다중 컴포넌트 환경에서 특정 파트만 추출하여 시각화함으로써 간섭 체크 및 경로 생성을 명확하게 수행합니다.
- Hide/Invert (숨기기 및 반전): 불필요한 참조 모델이나 보조 형상을 일괄 배제하여 작업 캔버스의 데이터 밀도를 최적화합니다.
- 지능형 엔티티 필터링 (Smart Selection Filter):
- 스케치(Sketches), 바디(Bodies), 구성 요소(Construction Geometry) 등 객체 타입별 필터를 적용하여 의도하지 않은 요소의 중복 선택을 원천 차단합니다.
- 선택 모드 다양화:
- Window/Lasso Selection: 단순 클릭을 넘어 영역 지정 방식을 지원하여, 수천 개의 정점(Vertex)이나 모서리(Edge)가 포함된 대형 파트에서도 신속한 타겟팅이 가능합니다.
3. 엔지니어링 기대 효과
가. 셋업 사이클 타임(Setup Cycle Time) 단축
복잡한 어셈블리에서 가공 대상물(Workpiece)과 고정구(Workholding)를 구분하는 작업은 상당한 시간을 소모합니다. 본 기능을 통해 브라우저를 탐색하는 물리적 시간을 줄이고, 캔버스 내에서 직관적으로 셋업을 완료할 수 있습니다.
나. 데이터 정밀도 및 가공 신뢰성 향상
수많은 스케치와 보조 라인이 혼재된 설계 데이터에서 잘못된 지오메트리를 참조하여 툴패스가 생성되는 오류를 방지합니다. 필터링 기능을 통해 순수하게 가공에 필요한 바디(Body) 데이터만을 식별하므로 프로그래밍의 정확도가 높아집니다.
다. 대규모 프로젝트 리소스 최적화
불필요한 요소를 화면에서 즉시 렌더링 제외함으로써 시스템 자원 소모를 줄이고, 복잡한 3D 뷰포트 내에서의 조작 성능(Navigation Performance)을 개선합니다.
4. 전문가적 활용 제언
본 기능은 특히 5축 가공(Multi-Axis Machining)이나 복잡한 지그/피스처(Jig & Fixture)가 포함된 공정 설계 시 그 가치가 극대화됩니다. 셋업 단계에서 ‘고립(Isolate)’ 기능을 활용해 가공 영역을 명확히 정의하고, 필터를 통해 스케치 데이터를 제어함으로써 CAM 엔지니어는 더욱 정교한 공정 설계를 수행할 수 있습니다.
Autodesk Fusion의 ‘고급 직접 선택’ 기능은 단순한 뷰어 편의성을 넘어, CAM 워크플로우 전반의 효율성과 데이터 무결성을 보장하는 핵심 툴입니다. 제조 현장의 복잡도가 높아질수록 이러한 스마트 선택 메커니즘의 활용도는 더욱 중요해질 것입니다.
