목적

Moldflow 해석 결과 중 [XY Plot]을 텍스트로 내보낼 수 있습니다. 그 파일을 이용하여 텍스트 파일이나 엑셀(Excel)에서 확인할 수 있습니다.

설명

Moldflow에서 확인할 수 있는 [XY Plot]에 대한 결과를 단순히 시너지(Synergy)내에서만 확인하는 것이 아닌 Moldflow의 [XY Plot]결과를 [.txt]내보낸 후, 외부 프로그램(예: Microsoft Excel)을 활용하여 보다 다양한 방식으로 분석할 수 있습니다. 이 방법은 결과 데이터를 수치적으로 비교하거나, 여러 [XY Plot]에 대한 결과를 병렬적으로 비교하여 분석 할 수 있습니다.

따라하기

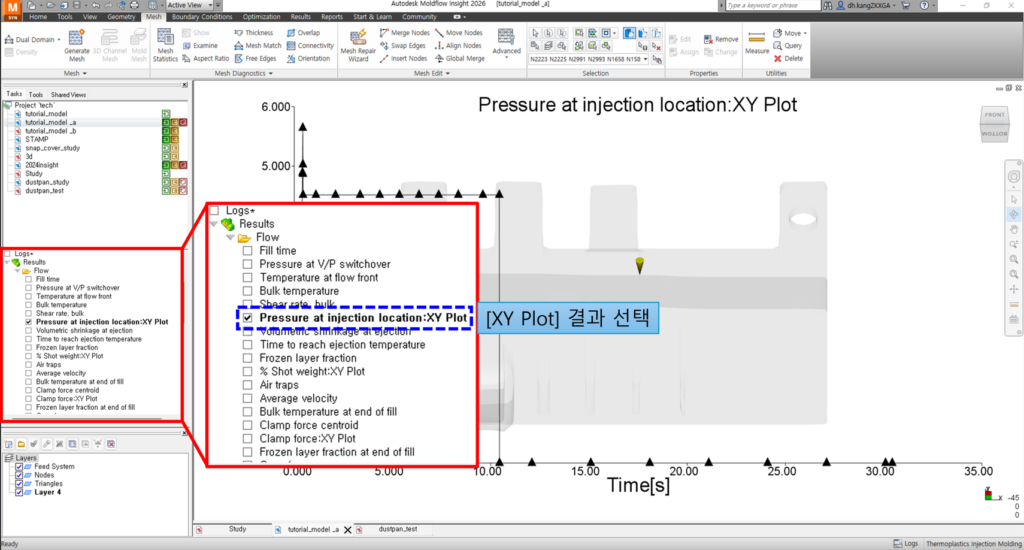

1. 해석 결과 중 [XY Plot]결과를 선택합니다.

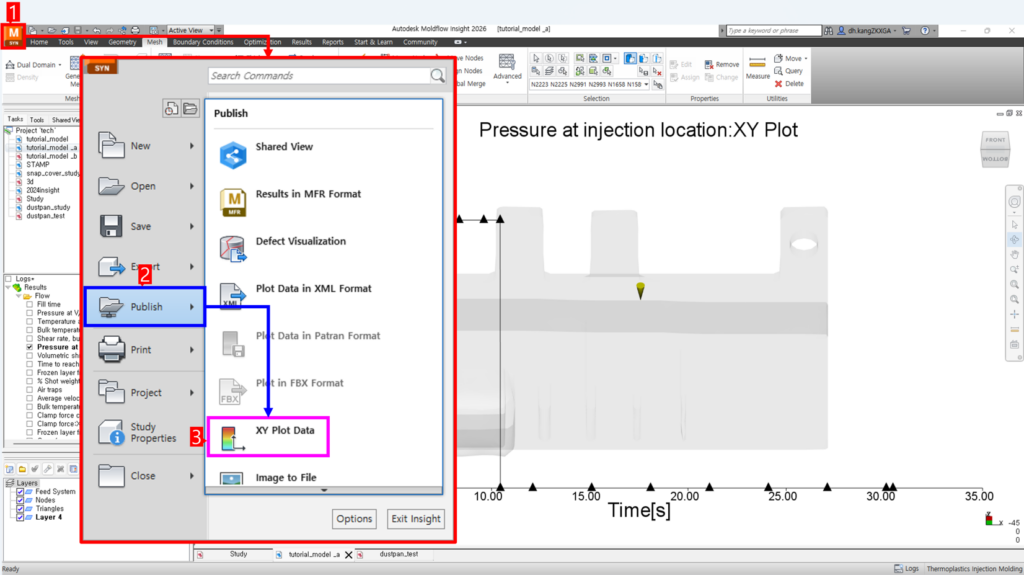

2. 좌측 상단의 시너지 아이콘 클릭> [Publish] 클릭> [XY Plot Data]를 클릭합니다.

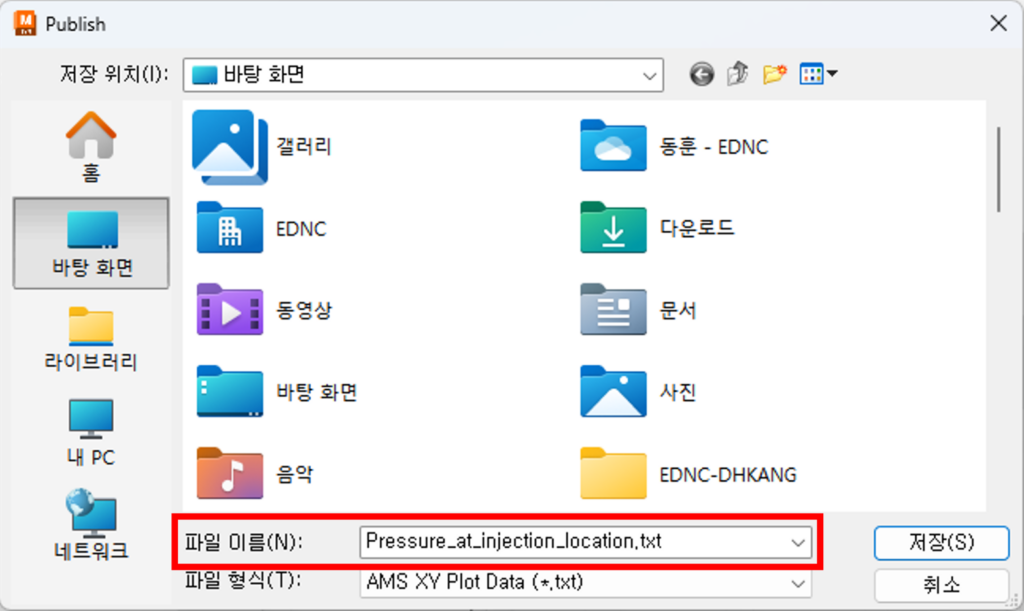

3. 저장할 위치와 파일 이름을 입력합니다.

4. 지정한 경로에 [.txt]파일이 생성된 것을 확인할 수 있습니다.

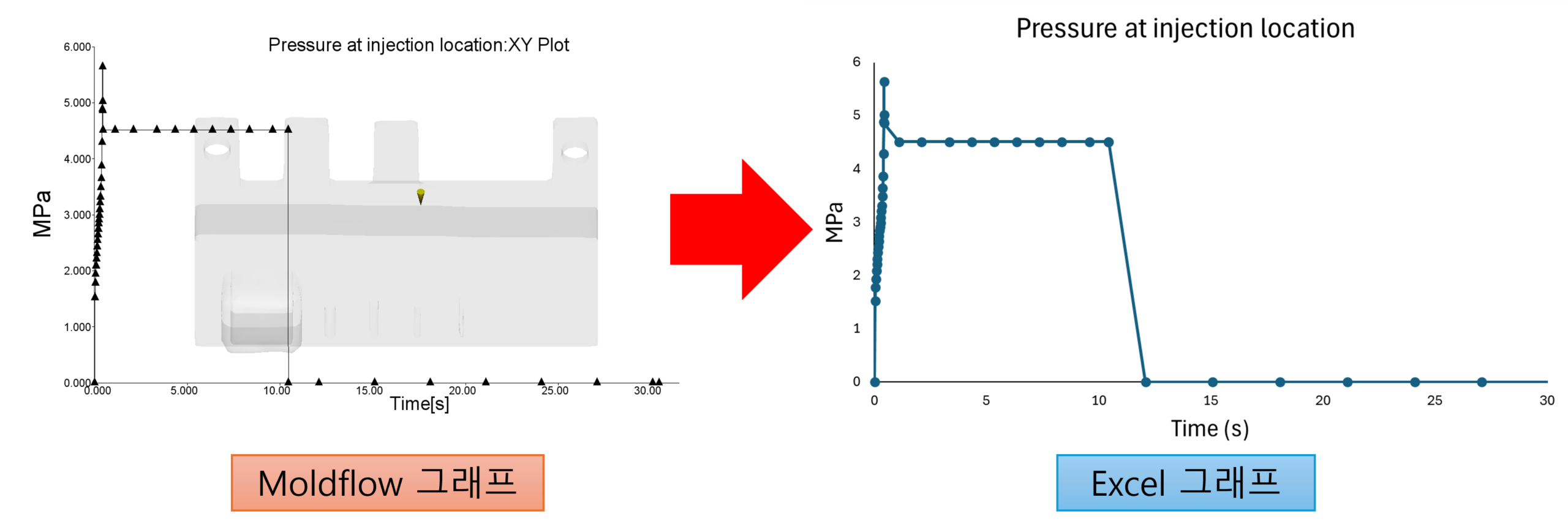

5. [.txt] 파일을 외부 프로그램(예: Excel)으로 불러와 그래프를 생성하거나, 수치 데이터를 비교할 수 있습니다.

지금까지 [XY Plot]에 대한 결과를 [.txt]파일로 내보내는 방법이었습니다.
