Autodesk Vault Professional의 설계 복사 기능은 기존 설계 데이터를 복제하여 새로운 프로젝트나 모델을 빠르게 생성할 수 있는 대표적인 기능입니다.

Vault Professional에서는 단순 파일 복사 기능을 넘어 작업 규칙기능을 활용하여 설계 복사시 특정 조건에 따라 특성 값을 자동으로 변경하거나 초기화할 수 있습니다. 이를 통해 설계 데이터 표준화 및 신규 프로젝트 생성 작업을 보다 효율적으로 수행할 수 있습니다.

기존 작업 방식의 불편함

일반적인 설계 복사 작업에서는 다음과 같은 반복 작업이 자주 발생합니다.

• 설계자 정보 변경
• Description 초기화
• 프로젝트명 수정
• 승인 정보 삭제
• 고객명 변경
• 도면 특성 재작성

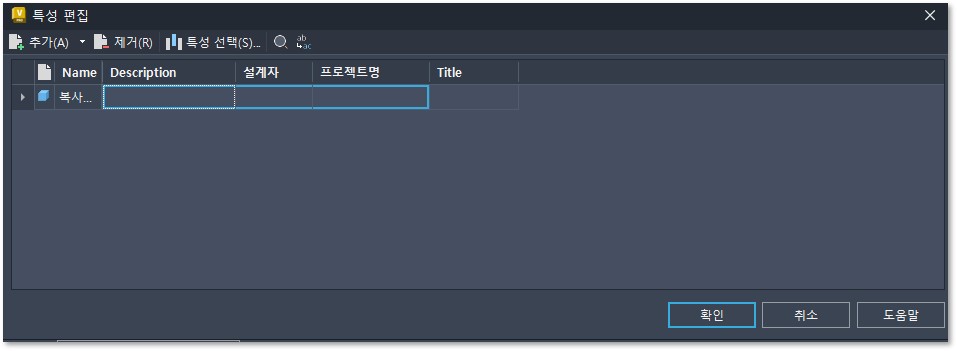

기존에는 설계 복사 후 사용자가 개별적으로 특성 값을 수동 수정해야 했습니다.

작업 규칙 기능이란?

Vault Professional의 작업 규칙 기능은 설계 복사 수행 시 특정 조건에 만족하는 파일에 대해 자동으로 특성 값을 변경하는 기능입니다.

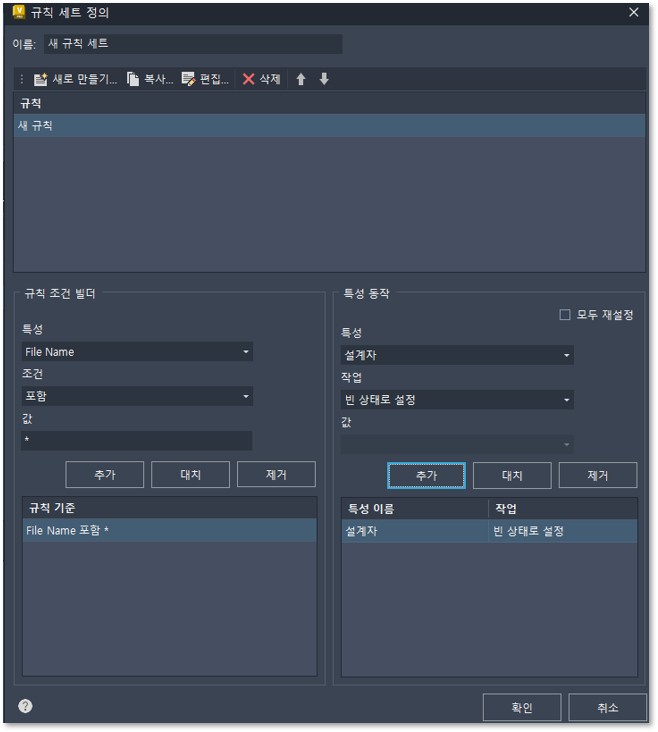

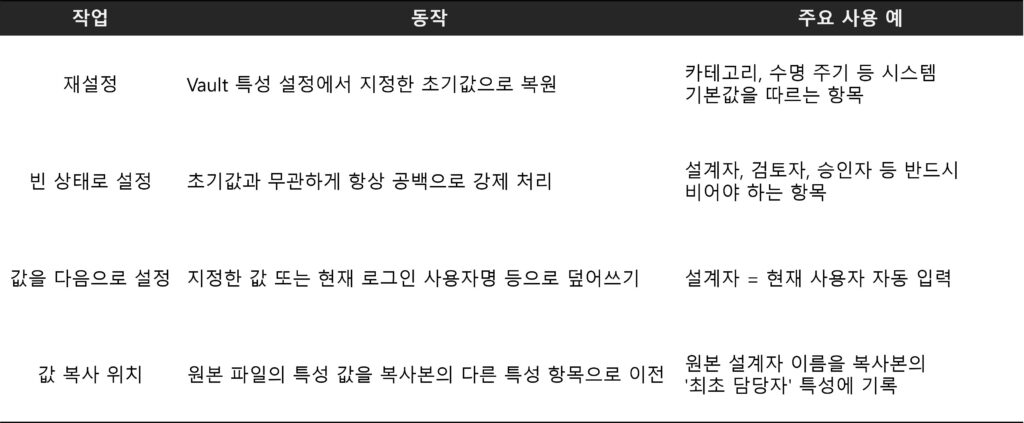

하나의 규칙 세트 안에 여러 규칙을 포함할 수 있으며, 각 규칙은 규칙 조건 빌더와 특성 동작 두 영역으로 구성됩니다.

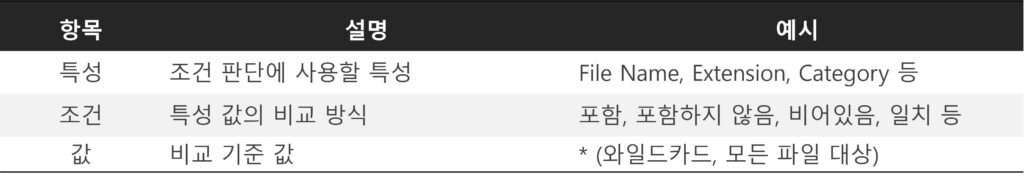

• 규칙 조건 빌더

File Name 포함 * 조건을 사용하면 이름이 있는 모든 파일에 규칙을 적용할 수 있습니다.

• 규칙 조건 빌더

주의사항

• 설계 복사 1회에 하나의 규칙 세트만 적용 가능합니다.
• 작업 규칙은 특성 값만 제어할 수 있으며, 특성 항목 자체의 삭제·추가는 불가합니다.
