Inventor 조립품에서 숨겨진 부품을 한 번에 표시하는 iLogic 활용법
문제 상황
Inventor 조립품에서는 부품 가시성을 개별적으로 끄고 켤 수 있지만, 숨겨진 모든 부품을 한 번에 표시하는 기본 기능은 없습니다.
부품 수가 많거나 서브어셈블리가 중첩된 구조에서는 하나씩 찾아 켜는 작업이 상당한 시간을 소모합니다. 이 iLogic 규칙 하나로 해결할 수 있습니다.
이런 상황에서 활용하십시오
- 간섭 검토·단면 확인 후 숨긴 부품을 전체 복원해야 할 때
- 중첩 서브어셈블리 내부까지 어떤 부품이 숨겨졌는지 파악이 어려울 때
- 타 담당자 파일 인계 시 일부 부품이 표시되지 않는 경우
- 납품 전 조립품 전체를 표시 상태로 초기화해야 할 때
주요 동작 방식
| 단계 | 내용 |
|---|---|
| 1단계 | 최상위 부품을 순서대로 확인하며 숨김 상태인 부품을 표시로 전환 |
| 2단계 | 서브어셈블리가 있으면 내부로 진입하여 동일 작업 반복 |
| 완료 | 가장 안쪽 부품까지 빠짐없이 처리 후 결과 팝업 표시 |
⚠️ 억제(Suppressed) 상태 부품은 변경하지 않습니다.
사용 방법
실행 환경
| 항목 | 내용 |
|---|---|
| 적용 대상 | Inventor 조립품 파일 (.iam) |
| 규칙 유형 | iLogic 내부 규칙 또는 외부 규칙 |
| 실행 조건 | 활성 문서가 조립품이어야 함 |

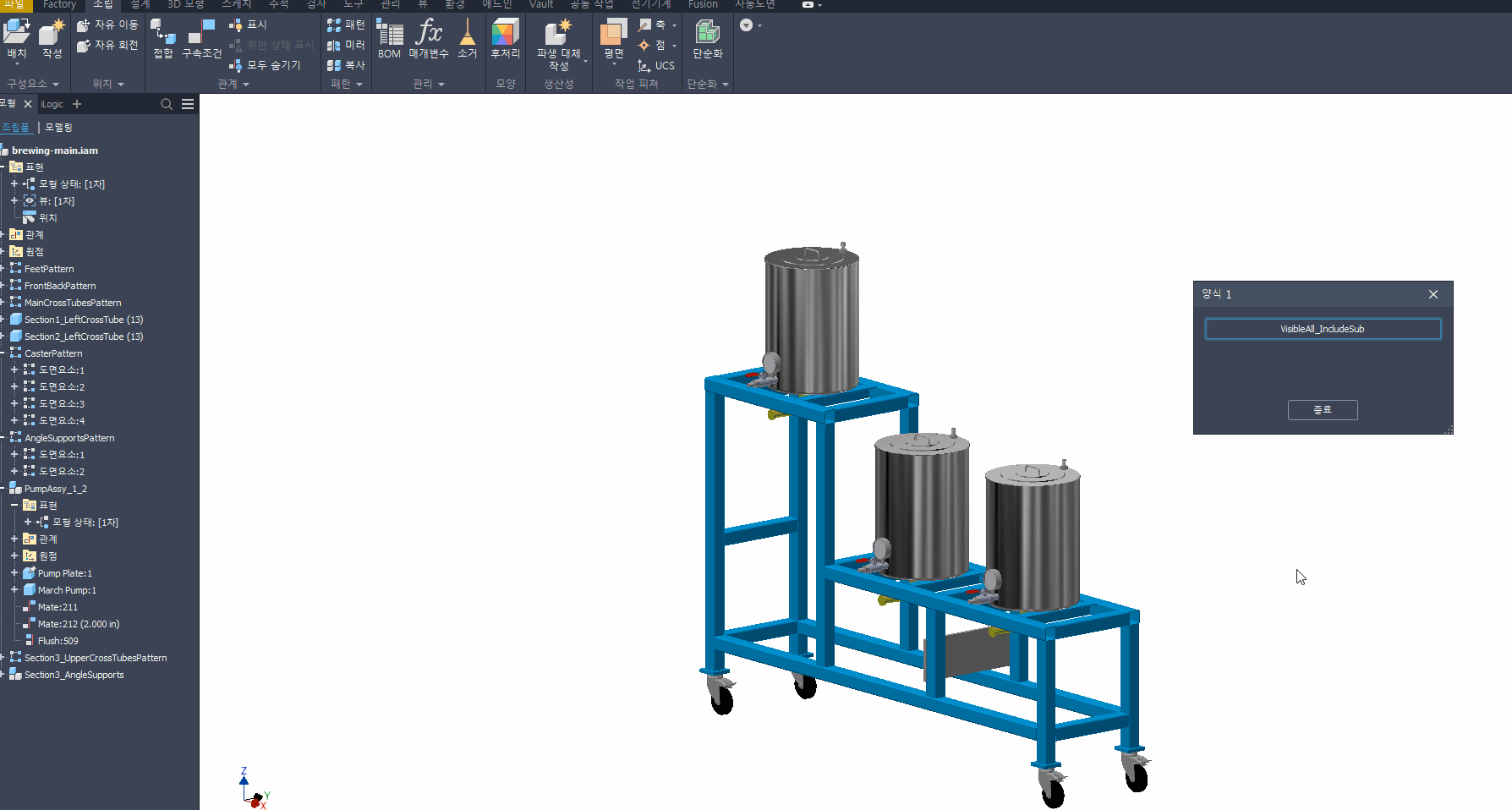

실행 예시
주의사항
- 억제(Suppressed) 부품은 처리 대상에서 제외됩니다.
- 대형 조립품은 완료까지 수 초가 소요될 수 있으며 정상 동작입니다.
- 실행 결과는 즉시 적용되므로, 실행 전 파일 저장을 권장합니다.
iLogic 코드 요청 안내
코드가 필요하신 경우 아래 이메일로 요청해 주시면 공유해 드리겠습니다.
문의
담당자 : (주)이디앤씨 기술지원팀 이선준
E-mail : sj.lee@ednc.com
