목적

전체 메쉬(Mesh)의 재생성이 아닌, 일부 부분만 메쉬를 재생성할 수 있습니다.

설명

 리메쉬(Remseh)는 메쉬가 이미 생성되어 있는 상태에서 전체 영역 또는 일부 영역에 대해 메쉬의 모서리 길이를 변경할 수 있는 기능입니다. 모서리 길이를 더 작게하여 조밀하게 메쉬를 생성하거나, 모서리 길이를 더 길게하여 거칠게 메쉬를 생성할 때 사용할 수 있습니다.

따라하기

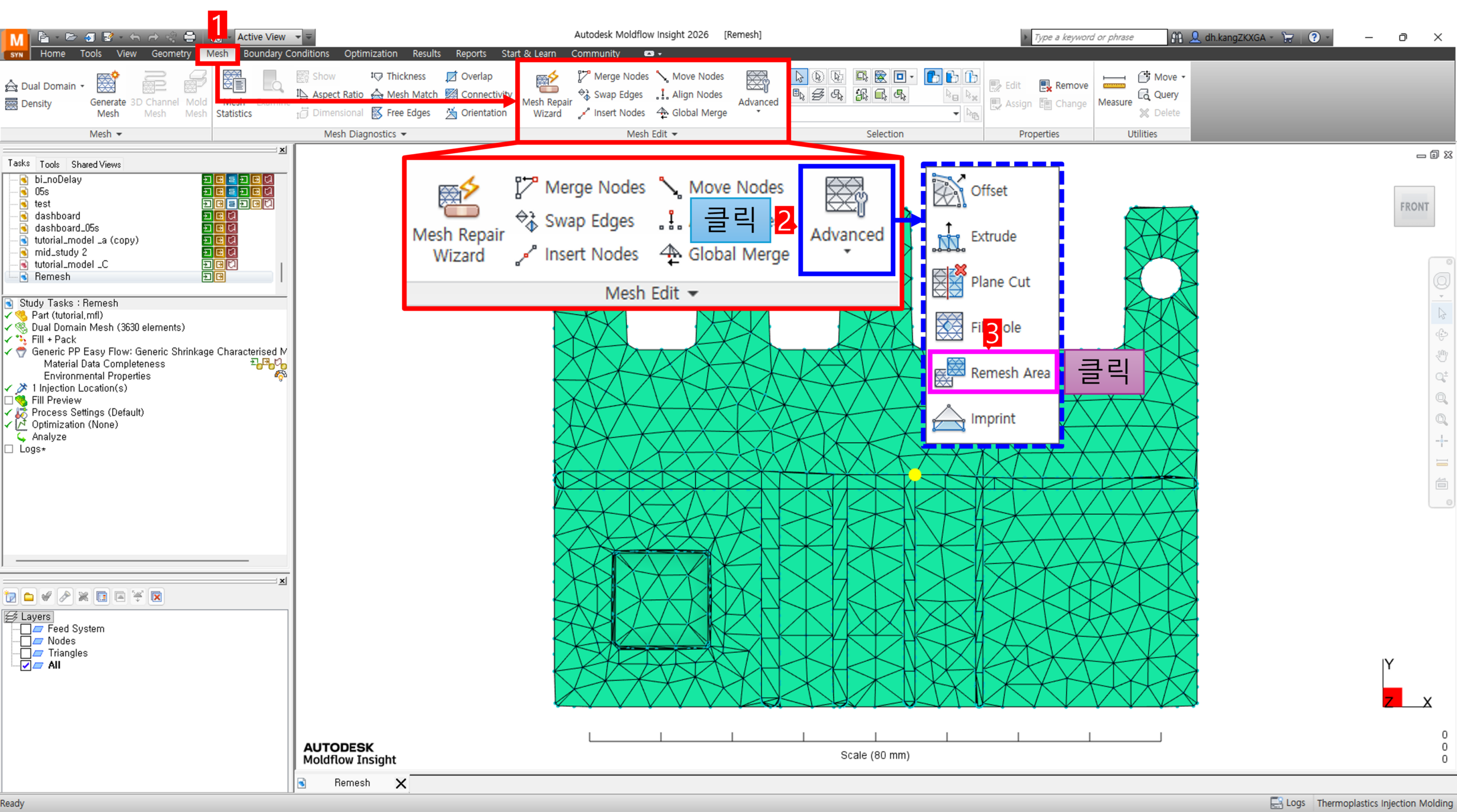

1. [Mesh]탭> [Mesh Edit]패널의 [Advanced]클릭> [Remesh Area]를 클릭합니다.

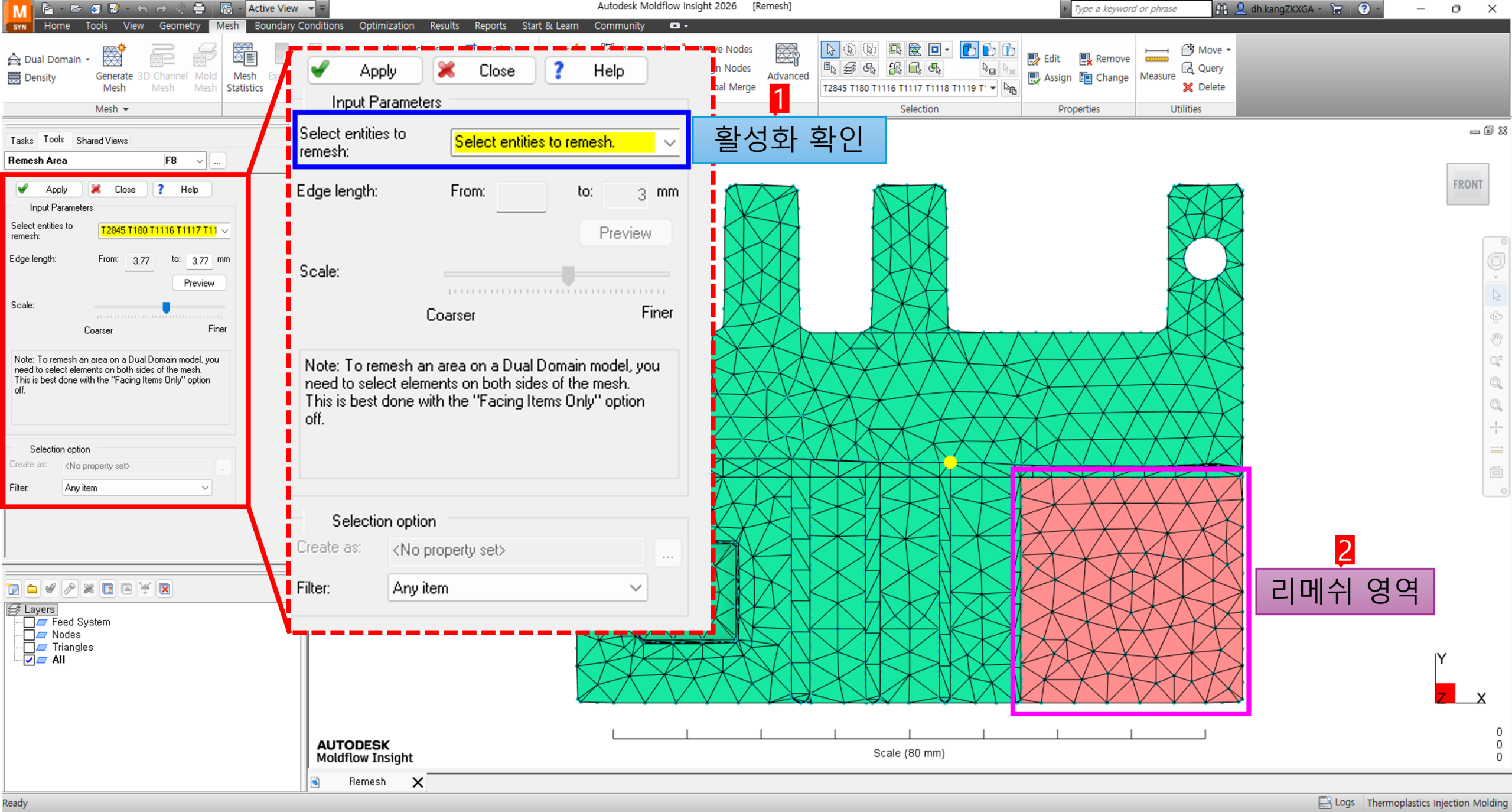

2. [Tasks]패널의 [Input Parameters]에서 [Select entities to remesh]가 노란색으로 활성화 된 것 확인> 리메쉬 영역을 선택합니다.

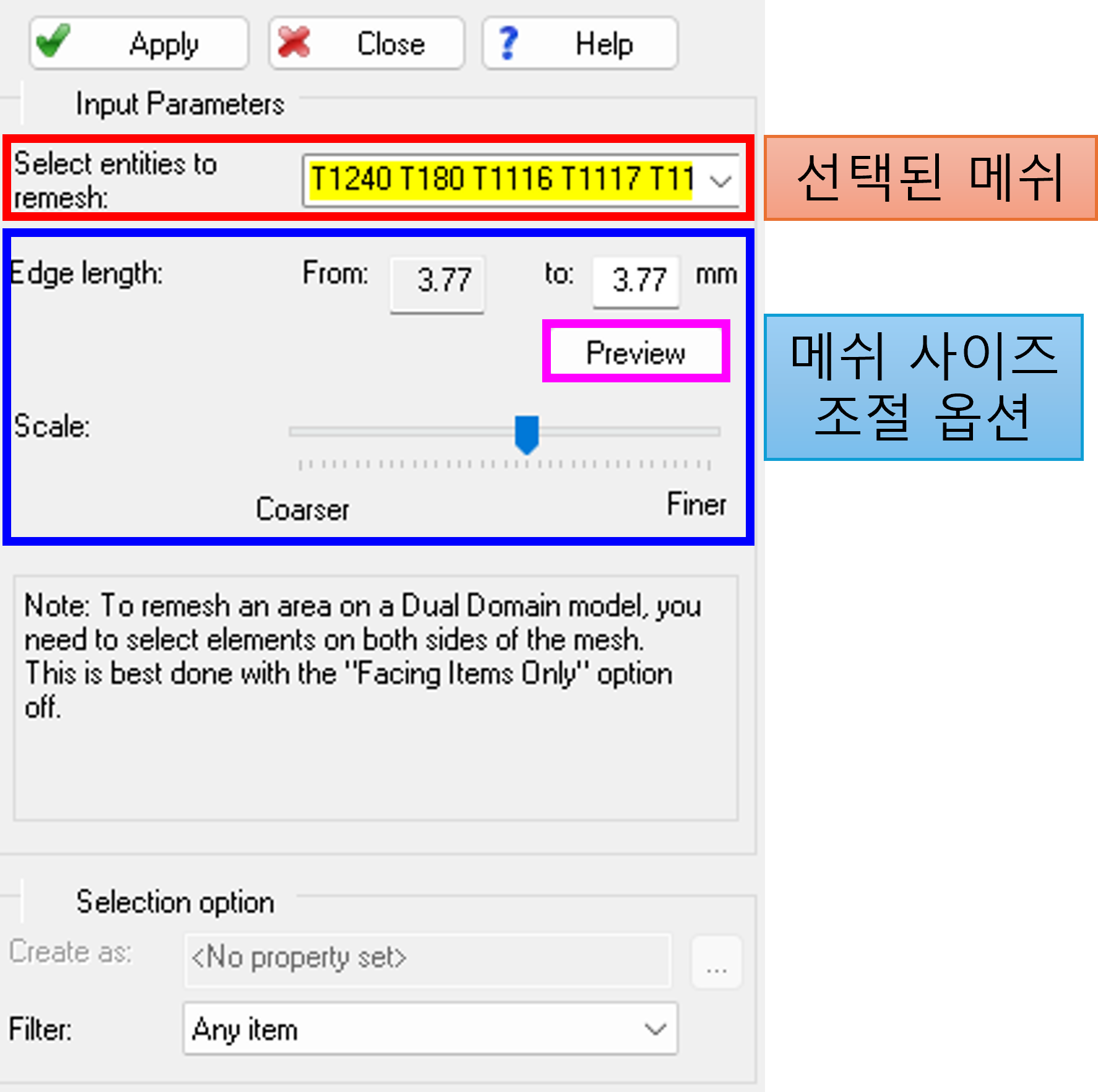

3. 리메쉬 영역이 선택되면 [메쉬 사이즈 조절 옵션]에서 메쉬 사이즈를 다시 정의합니다.
-Edge length: 수동으로 메쉬 사이즈를 조절하는 옵션으로 [From]은 현재 선택된 메쉬의 모서리 길이를 의미합니다. [To]에 변경하고자 하는 메쉬의 모서리 길이를 입력하면 됩니다.
-Scale: 슬라이더 조정을 통해 값을 조정할 수 있습니다. [Coarser]에 가까울수록 메쉬의 모서리 길이는 길어지게 되며, [Finer]에 가까울수록 메쉬의 모서리 길이는 더 짧게 생성됩니다.
-Preview: 수정될 메쉬를 미리 보여주는 기능입니다.

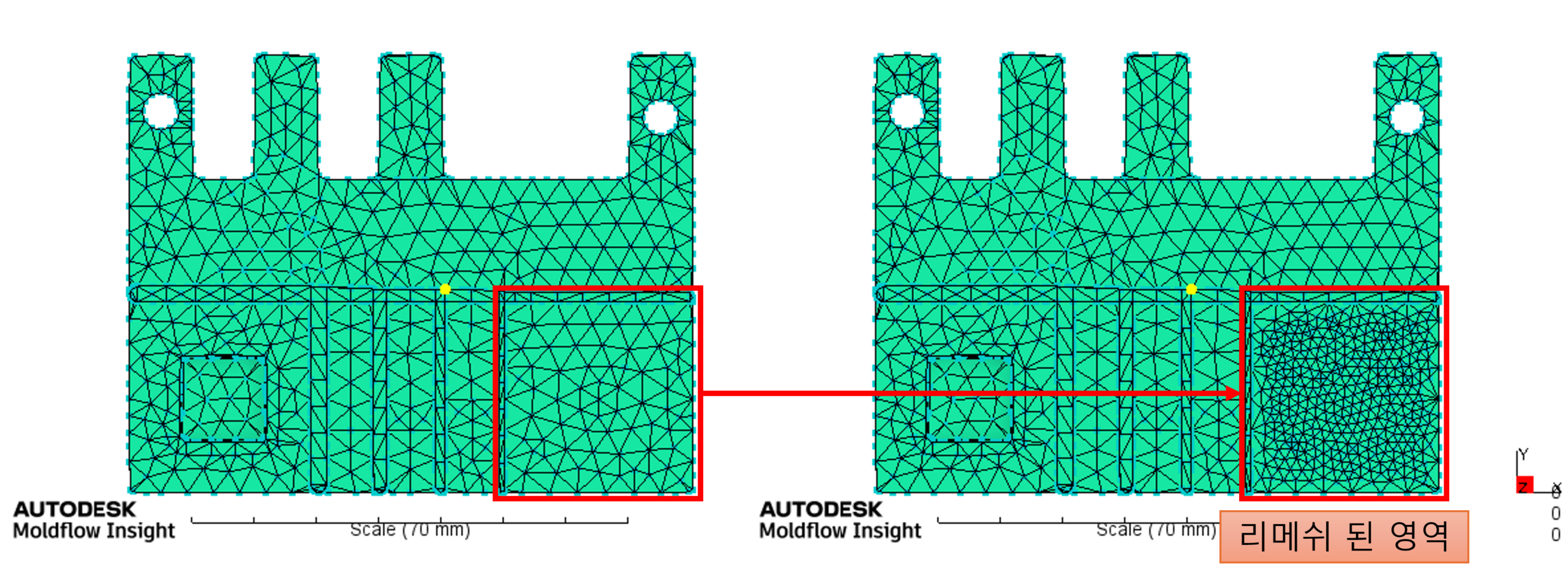

4. [Apply]를 클릭하면 선택한 영역의 메쉬가 리메쉬 된 것을 확인할 수 있습니다.

지금까지 이미 생성되어 있는 상태에서 전체 영역 또는 일부 영역에 대해 메쉬의 모서리 길이를 변경할 수 있는 리메쉬 진행하는 방법이었습니다.
